Relier le bus audio A²B aux mesures

L'interface A²B CRY580 est un pont bidirectionnel conçu pour connecter l'écosystème A²B (Automotive Audio Bus) aux configurations de test et de mesure standard (par ex. SonoDAQ, CRY6151B, Audio Precision). Cet article explique ce qui rend les tests A²B difficiles — la plupart des analyseurs ne disposent pas d'une interface A²B native — et comment le CRY580 y répond en encodant/décodant les flux A²B et en les convertissant en sorties analogiques ou S/PDIF mesurables, tout en prenant en charge des chemins audio multicanaux I²S/TDM pour une validation rapide et répétable.

Tests audio automobiles plus rapides avec le CRY580

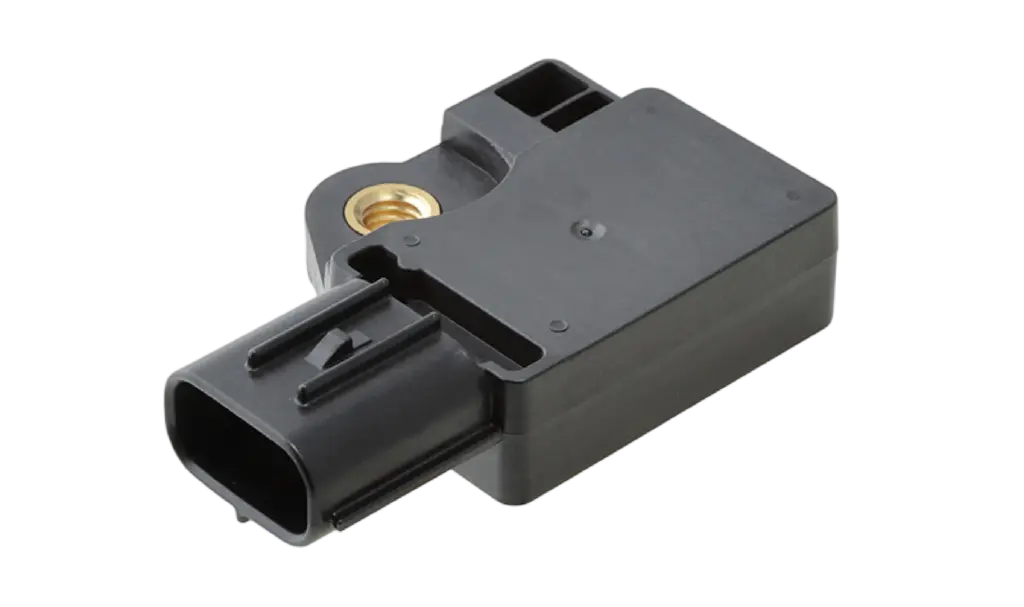

Un pont A²B bidirectionnel unique pour les tests : appliquer un stimulus de test analogique/numérique pour les tests d'amplificateurs A²B, et extraire les flux de capteurs microphone ou accéléromètre A²B en analogique ou S/PDIF pour la mesure.

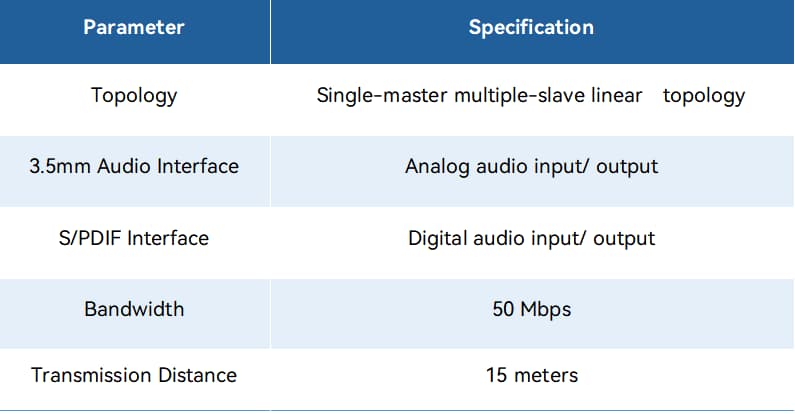

Le bus audio A²B redéfinit l'audio embarqué

La technologie A²B permet un transport économique de données audio sur de longues distances, en combinant l'audio multicanal (I²S/TDM), le contrôle (I²C) et l'alimentation sur un câblage abordable.

• Transfert de données bidirectionnel avec une bande passante de 50 Mbps
• Latence faible et déterministe (50 µs)
• Diagnostics au niveau système
• Les nœuds esclaves peuvent être alimentés localement ou par le bus
• Programmable via l'interface graphique SigmaStudio® d'ADI
• Utilise des câbles économiques (paire torsadée non blindée)

La difficulté des tests : A²B ajoute des performances — et de la complexité

Les analyseurs audio traditionnels n'intègrent pas d'interfaces A²B, ce qui rend impossible le test direct des dispositifs A²B. Pour effectuer des tests précis, un codec A²B dédié est nécessaire pour décoder et convertir les signaux audio A²B en formats analogiques ou numériques standard destinés à la mesure et à l'analyse.

Comment le pont vers les mesures fonctionne en pratique

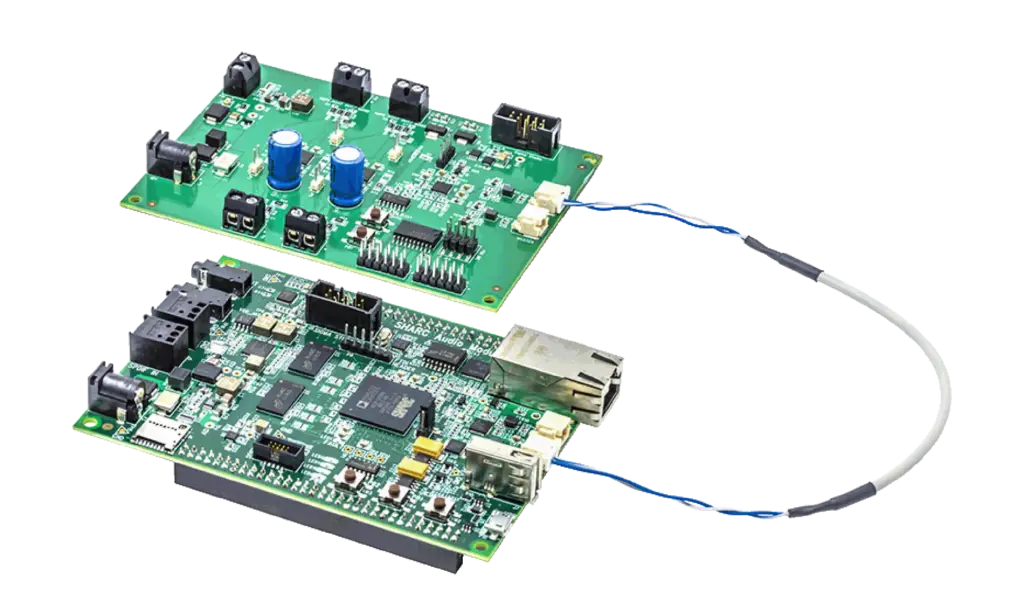

Comment la technologie A²B et les microphones numériques permettent des performances supérieures dans les nouvelles applications automobiles

Dans la pratique, le « pontage » consiste à convertir les signaux audio A²B en formats analogiques ou numériques standard pour les tests : pour les tests d'amplificateurs A²B, injecter un stimulus analogique/numérique dans le bus A²B ; et pour les tests de capteurs A²B, extraire les données audio A²B en analogique ou S/PDIF pour la mesure. Le CRY580 sert de pont de test bidirectionnel idéal, facilitant une conversion et une mesure transparentes dans les deux sens.

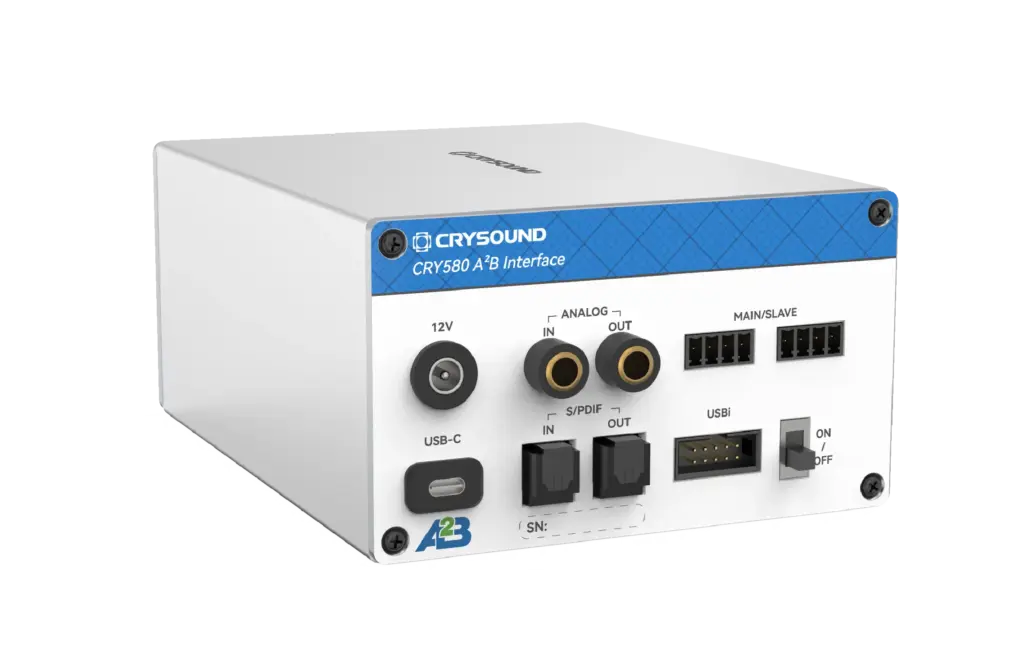

Présentation du CRY580 : une interface A²B conçue pour les tests automobiles

Le CRY580 est une interface A²B polyvalente conçue pour relier de manière transparente les réseaux A²B aux équipements de test. Elle offre des fonctions de décodage et d'encodage, permettant un transfert efficace des données audio entre les dispositifs A²B et les systèmes de mesure standard. Que vous testiez des microphones, des amplificateurs ou des capteurs A²B, le CRY580 permet des flux de test fluides et fiables, garantissant des résultats précis pour un large éventail d'applications audio automobiles.

Qui achète le CRY580 et ce qu'ils testent

• Équipes audio des OEM / rang 1 : intégration, débogage et tests d'acceptation sur les réseaux A²B.

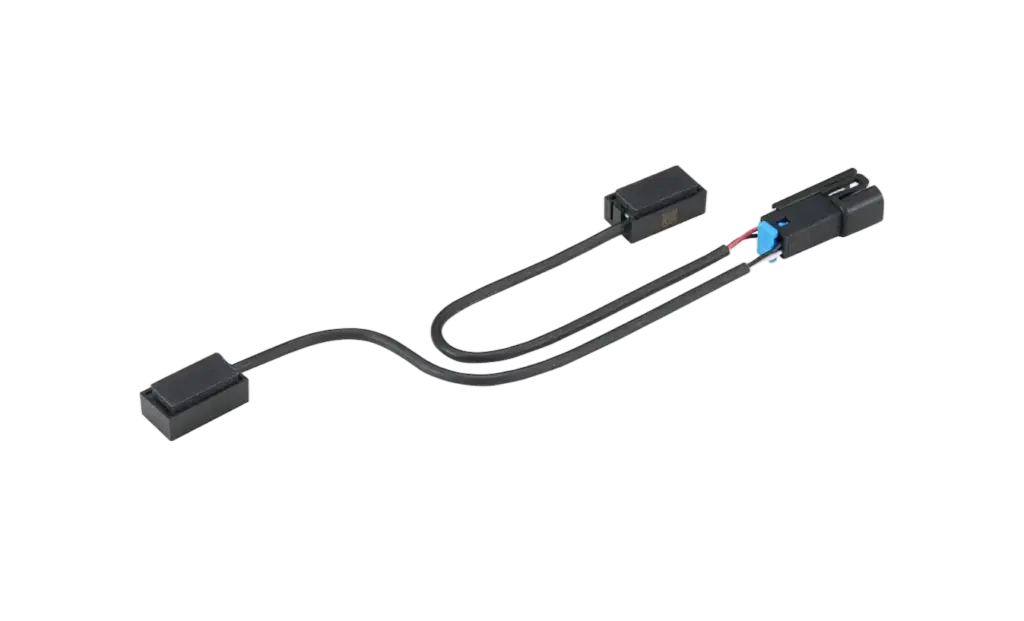

• Fournisseurs de microphones et d'array de micros A²B : vérifications de la sensibilité, de la réponse en fréquence (FR) et de la cohérence de phase.
• Fournisseurs d'amplificateurs A²B / processeurs audio : tests d'amplificateurs avec stimuli injectés, ainsi que cartographie et vérification des performances.
• Laboratoires de test : processus et livrables de mesure A²B standardisés.
• Fabrication / CQ fin de ligne : tests de validation réussie/échec répétables avec une localisation des pannes plus rapide.

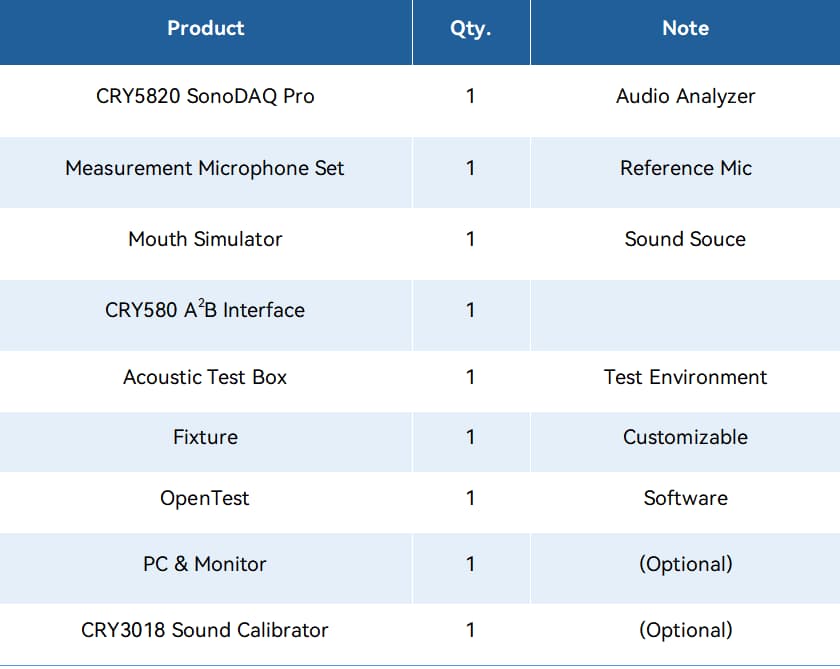

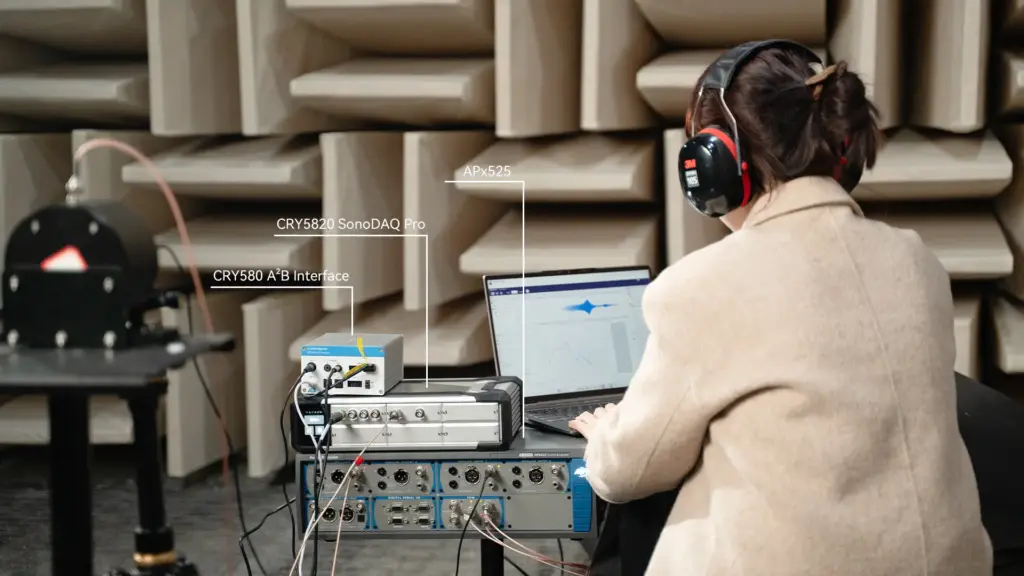

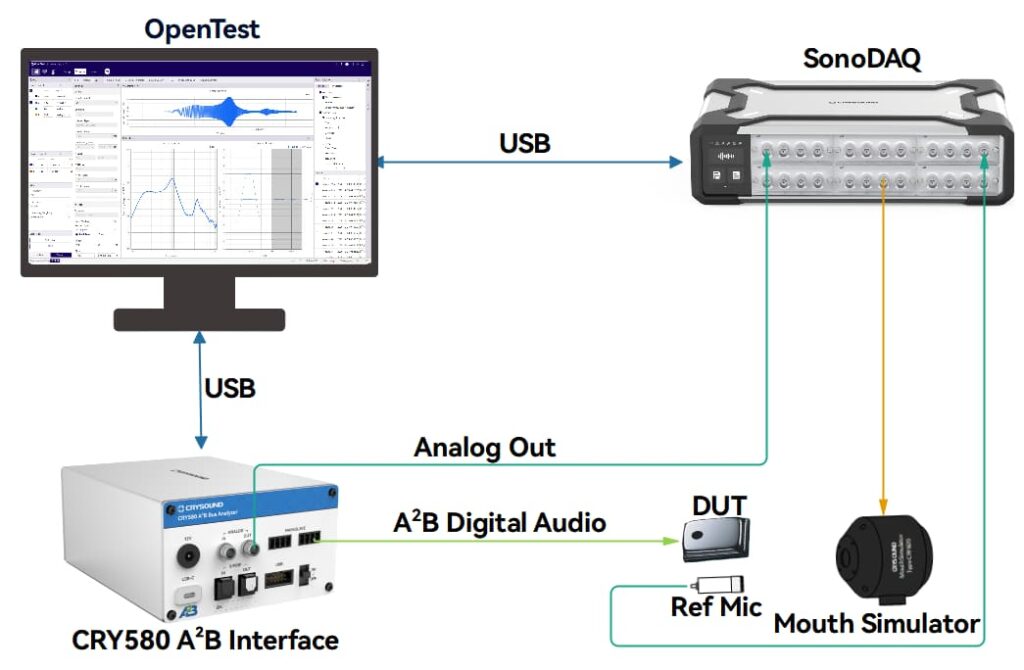

Configurations de test typiques : bien plus qu'une simple interface

Chez CRYSOUND, nous fournissons bien plus que la seule interface A²B CRY580. Nous proposons une solution complète de test audio automobile, comprenant des cartes d'acquisition audio, des microphones et des capteurs, des sources acoustiques, des gabarits sur mesure, des caissons de test acoustique et des vibrateurs, pour offrir une expérience de test complète et rationalisée.

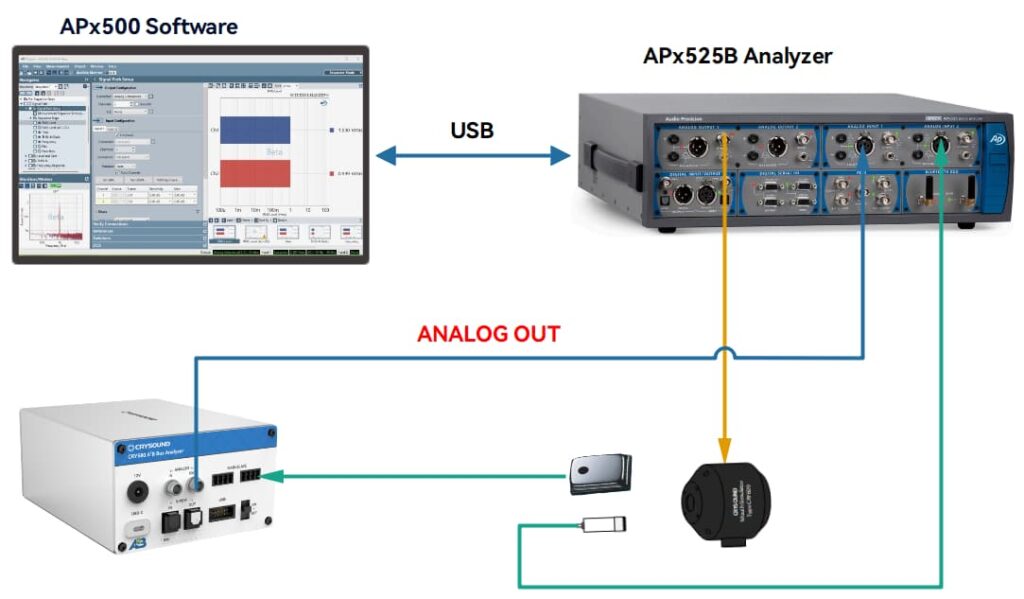

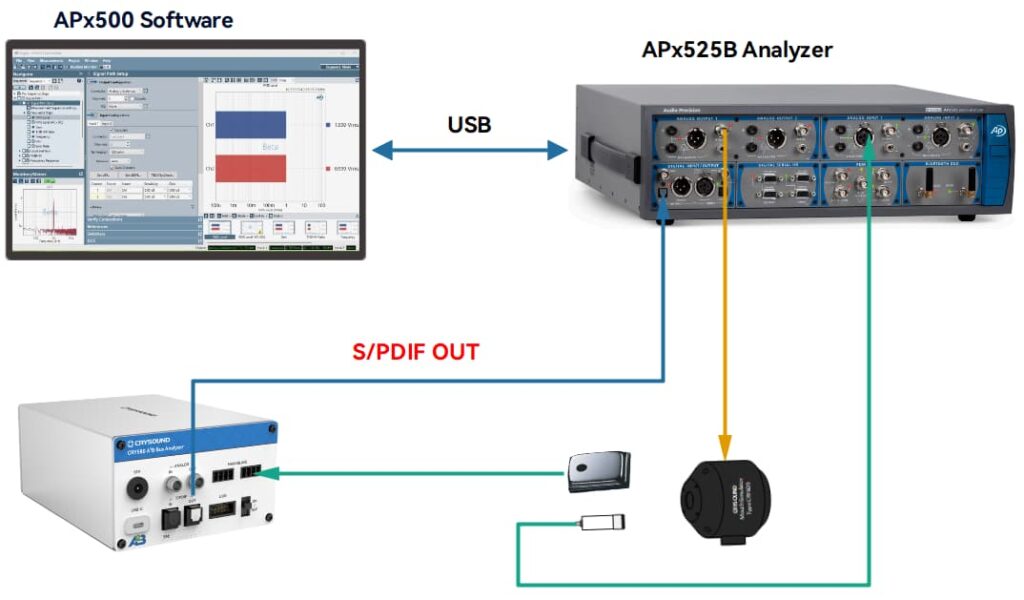

L'interface A²B CRY580 peut être utilisée en conjonction avec l'Audio Precision.

Pourquoi CRYSOUND : un écosystème complet de test audio automobile

La valeur de la prestation de bout en bout : réduction du temps d'intégration système et minimisation des coûts de coordination entre plusieurs fournisseurs. Nous couvrons tout, de la R&D aux tests en ligne de production.

Le CRY580 relie l'A²B aux configurations de test et de mesure grand public dans les deux sens, transformant la validation audio embarquée complexe en un flux de travail plus rapide et répétable, de la R&D jusqu'à la production en fin de ligne. Pour discuter de votre cas d'usage, de votre configuration système ou d'une démonstration, veuillez remplir le formulaire Contactez-nous ci-dessous et nous vous recontacterons rapidement.
