Qu’est-ce qu’un système d’acquisition de données ?

Un système d'acquisition de données (DAQ) est l'interface de mesure en amont : il convertit les sorties analogiques des capteurs — telles que la tension, le courant et la charge — en données numériques. Le signal est d'abord conditionné (amplification, filtrage, isolation, excitation IEPE, etc.), puis envoyé vers un CAN, où il est numérisé à la fréquence d'échantillonnage et à la résolution spécifiées ; le logiciel prend ensuite en charge la visualisation, le stockage et l'analyse. Cet article passe systématiquement en revue les facteurs de forme DAQ courants, notamment les cartes enfichables PCIe/PXI, les dispositifs externes USB/Ethernet/Thunderbolt, les enregistreurs de données intégrés et les systèmes modulaires distribués. Il résume également les principaux critères de sélection — compatibilité des signaux, marge et évolutivité en nombre de voies, fréquence d'échantillonnage et filtrage anti-repliement, plage dynamique, THD+N, synchronisation d'horloge et retard inter-voies, ainsi que livraison et support après-vente — afin d'aider les lecteurs à construire rapidement une compréhension claire des systèmes DAQ.

Pourquoi l'acquisition de données est-elle importante ?

Dans le monde réel, des stimuli physiques tels que la température, le son et les vibrations sont partout. Nous pouvons les percevoir directement ; en un sens, le corps humain lui-même est un « système d'acquisition de données » : nos sens jouent le rôle de capteurs qui capturent les signaux, le système nerveux gère la transmission et l'encodage, le cerveau fusionne et analyse l'information pour prendre des décisions, et les muscles exécutent les actions — formant une boucle de rétroaction fermée.

Les progrès de la science et de l'ingénierie reposent en fin de compte sur l'observation, la compréhension et la validation du monde au moyen de méthodes plus fiables. Les grandeurs physiques telles que la température, la pression acoustique, la vibration, la contrainte mécanique et la tension électrique sont les principaux vecteurs d'information. Cependant, la perception humaine est subjective et ne peut pas quantifier ces variations de manière précise et répétable ; et dans des environnements à fort courant, haute température, forte contrainte ou fort niveau de pression acoustique, une exposition directe peut même causer des dommages irréversibles. Pour permettre des mesures quantifiables, enregistrables et plus sûres, les systèmes d'acquisition de données (DAQ) sont apparus.

En termes simples, un système d'acquisition de données (DAQ) est un frontal analogique qui convertit la sortie analogique d'un capteur (tension/courant/charge, etc.) en données numériques à une fréquence d'échantillonnage et une résolution définies, puis les transmet à un logiciel pour l'affichage, l'enregistrement et l'analyse (généralement avec le conditionnement de signal nécessaire). Il aide les ingénieurs à voir les problèmes plus clairement — et à les résoudre.

Dans les cycles de développement actuels — des automobiles et aéronefs à l'électronique grand public — il est difficile de valider efficacement les performances, la sécurité et la fiabilité sans acquisition de données. Dans les essais d'endurance, le DAQ enregistre les charges et déformations cycliques pour l'analyse de la durée de vie en fatigue ; dans la maîtrise du bruit, l'acquisition synchrone multipoint des vibrations et de la pression acoustique aide à identifier les sources de bruit et les chemins de transmission. Cette capacité de quantification est ce qui fournit une base scientifique aux améliorations d'ingénierie.

Les applications DAQ couvrent un large éventail de domaines :

• Essais NVH automobiles et vibrations mécaniques : utilisé pour acquérir les vibrations de carrosserie, le bruit, l'équilibrage moteur, les données modales structurelles, etc. — afin d'aider les ingénieurs à améliorer le confort de conduite des véhicules.
• Tests audio : dans le développement et la production de haut-parleurs, microphones, casques et autres dispositifs audio, le DAQ est utilisé pour mesurer la réponse en fréquence, le niveau de pression acoustique (SPL), la distorsion, etc., afin de vérifier les performances acoustiques.
• Automatisation industrielle et surveillance : le DAQ est largement utilisé pour la surveillance de processus, la surveillance d'état et le contrôle industriel. Par exemple, il acquiert les signaux de capteurs de température, de pression, de débit et de couple pour permettre une surveillance en temps réel et des alarmes, et il doit souvent fonctionner en continu avec une grande stabilité et une forte immunité aux interférences.
• Laboratoires de recherche et enseignement : des expériences de physique et de biologie à la surveillance sismique et à l'observation météorologique, le DAQ est un outil de base pour capturer les données brutes. Il rend l'enregistrement des données automatisé et numérique, ce qui simplifie le traitement en aval.

À mesure que les exigences de qualité et de performance augmentent dans tous les secteurs, le DAQ est devenu un ensemble d'« yeux et d'oreilles » indispensable, donnant aux ingénieurs la capacité d'observer et d'interpréter des phénomènes complexes.

Facteurs de forme DAQ courants

Selon l'interface, le niveau d'intégration et l'application, le matériel DAQ se présente sous plusieurs formes courantes. Voici quelques catégories typiques de cartes/systèmes DAQ :

• Cartes DAQ enfichables (internes) : ce sont des cartes installées à l'intérieur d'un ordinateur, avec des interfaces typiques telles que PCI, PCIe et PXI (CompactPCI). Elles se branchent directement sur le bus du PC/châssis et sont alimentées et contrôlées par l'hôte, offrant une grande bande passante et de bonnes performances temps réel pour les applications à haut débit dans des environnements PC de bureau ou PC industriels. Le compromis se fait au niveau de la portabilité — elles sont généralement utilisées dans des laboratoires fixes ou des systèmes en rack.

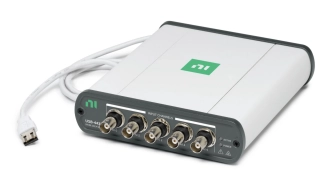

• Dispositifs DAQ externes (modules) : matériel DAQ qui se connecte à un ordinateur via USB, Ethernet, Thunderbolt et des interfaces similaires. Les DAQ USB sont courants — compacts, plug-and-play et bien adaptés aux ordinateurs portables et aux essais sur le terrain. Les DAQ Ethernet/en réseau permettent des longueurs de câbles plus importantes et la connexion de plusieurs dispositifs. Les unités externes sont généralement portables avec leur propre boîtier, mais les modèles haut de gamme peuvent être quelque peu limités en performances temps réel par la bande passante de l'interface (la latence USB est généralement plus élevée que celle du PCIe).

• Enregistreurs de données portables / intégrés : ils intègrent le matériel DAQ avec un ordinateur embarqué, un écran et un stockage pour former un instrument autonome. Ils sont pratiques sur le terrain et peuvent acquérir, enregistrer et effectuer une analyse de base sans PC externe. Des exemples incluent des unités portables d'acquisition/analyse de vibrations avec écran de type tablette et des enregistreurs portatifs multivoies. Ils sont généralement optimisés pour des applications spécifiques, prêts à l'emploi dès la sortie de la boîte et bien adaptés aux mesures mobiles ou aux diagnostics rapides sur site.

• Plateforme de système DAQ modulaire distribué : constituée de plusieurs modules d'acquisition et d'un contrôleur/châssis principal, permettant une extension flexible du nombre de voies et le mélange de différents modules fonctionnels. Chaque module gère un certain type de signal ou un certain nombre de voies et se connecte au contrôleur (ou directement à un PC) via un réseau haut débit et synchronisé dans le temps (par exemple EtherCAT, Ethernet/PTP). Cette architecture offre une très grande extensibilité et des capacités de mesure distribuée ; les modules peuvent être placés à proximité de l'objet testé pour réduire le câblage des capteurs. Par exemple, le SonoDAQ de CRYSOUND est une plateforme modulaire : chaque châssis principal prend en charge plusieurs modules et peut être étendu via une topologie en chaîne ou en étoile jusqu'à des milliers de voies. Les systèmes modulaires sont particulièrement adaptés aux mesures synchronisées de grande ampleur et réparties sur plusieurs zones.

De quoi se compose un système DAQ ?

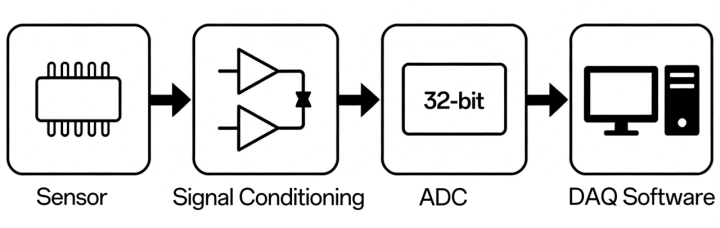

Un système d'acquisition de données complet comprend généralement les blocs de base suivants :

• Capteurs : le frontal qui convertit les phénomènes physiques en signaux électriques — par exemple, des microphones qui convertissent la pression acoustique en tension, des accéléromètres qui convertissent l'accélération en charge/tension, des jauges de contrainte qui convertissent la force en variation de résistance, et des thermocouples pour la mesure de température ;
• Conditionnement de signal : Électronique située entre le capteur et le CAN du DAQ qui adapte et optimise le signal. Les fonctions typiques comprennent le gain/l'atténuation (mise à l'échelle de l'amplitude du signal dans la plage d'entrée du CAN), le filtrage (par exemple filtrage passe-bas anti-repliement pour supprimer le bruit/le contenu haute fréquence), l'isolation (isolation signal/alimentation pour réduire le bruit et protéger le système) et l'excitation de capteur (alimentation des capteurs actifs, comme les sources de courant constant pour les capteurs IEPE).

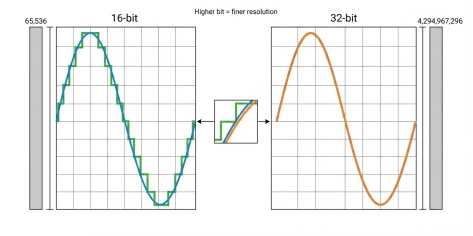

• Convertisseur analogique-numérique (CAN) : composant central qui convertit les signaux analogiques continus en échantillons numériques discrets à la fréquence d'échantillonnage et à la résolution configurées. La fréquence d'échantillonnage définit la bande passante utilisable (elle doit satisfaire le critère de Nyquist et inclure une marge pour la bande de transition du filtre anti-repliement), tandis que la résolution (profondeur en bits) influe sur le pas de quantification et la plage dynamique utile. De nombreux produits DAQ utilisent des CAN 16 bits ou 24 bits ; dans les frontaux acoustiques/vibrations à grande plage dynamique (comme des plateformes telles que SonoDAQ), on peut également voir des chemins de sortie/traitement de données sur 32 bits pour mieux couvrir des plages étendues et des signaux faibles (selon l'implémentation spécifique et la façon dont les spécifications sont définies).
• Interface de données et stockage : les données numériques du CAN doivent être acheminées vers un ordinateur ou un support de stockage. Les DAQ enfichables écrivent directement dans la mémoire de l'hôte via le bus système. Les DAQ USB/Ethernet transmettent les données en continu vers le logiciel PC via un pilote. En plus du transfert de données USB/Ethernet/sans fil, SonoDAQ prend également en charge l'enregistrement en temps réel sur une carte SD embarquée, permettant un enregistrement autonome sans PC — utile comme protection contre les interruptions de liaison ou pour l'acquisition de longue durée sans surveillance.
• PC hôte et logiciel : il s'agit de l'aval d'un système DAQ. La plupart des systèmes DAQ modernes reposent sur un ordinateur et un logiciel pour la visualisation, l'enregistrement et l'analyse. Le logiciel d'acquisition définit les paramètres d'échantillonnage, contrôle la mesure, affiche les formes d'onde en temps réel et traite les données pour produire des résultats et des rapports. Les différents fournisseurs proposent leurs propres plateformes (par exemple OpenTest, NI LabVIEW/DAQmx, DewesoftX, HBK BK Connect). La convivialité et les capacités du logiciel ont un impact direct sur la productivité. De plus, OpenTest de CRYSOUND prend en charge des protocoles tels qu'openDAQ et ASIO, permettant la configuration avec plusieurs systèmes DAQ.

Quelles spécifications sont importantes lors du choix d'un DAQ ?

Trois pièges de sélection courants :

• Se focaliser uniquement sur la « fréquence d'échantillonnage / profondeur en bits » en ignorant le bruit du frontal, l'adaptation de plage, le filtrage anti-repliement et les métriques de synchronisation : les données peuvent « sembler correctes », mais l'analyse est instable et non répétable.
• Dimensionner le nombre de voies au strict minimum, sans marge : dès que vous ajoutez des points de mesure, vous êtes contraint de remplacer tout le système ou d'empiler un second système — ce qui augmente le coût et l'effort d'intégration.
• Se concentrer uniquement sur le matériel en négligeant le logiciel et le flux de travail : la configuration, la surveillance en temps réel, les essais en série, l'export de rapports et la compatibilité des protocoles (openDAQ/ASIO, etc.) déterminent directement le débit global.

Ce que vous devez évaluer :

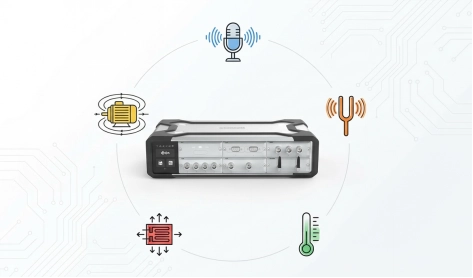

• Types de signaux à acquérir : lors du choix, la première étape consiste à définir clairement vos types de signaux. Les mesures acoustiques/vibrations sont très différentes des mesures de contraintes, de température et de tension. Les systèmes traditionnels ne prennent souvent en charge qu'un sous-ensemble de types de signaux — par exemple uniquement la pression acoustique et l'accélération — de sorte que lorsque le besoin s'étend à la température, il peut être nécessaire d'ajouter un second système, ce qui augmente le budget et la complexité d'intégration/de synchronisation. SonoDAQ adopte une approche de plateforme modulaire : en insérant les modules correspondant aux types de signaux requis, vous pouvez étendre les capacités au sein d'un seul système et réaliser des essais multi-physiques synchronisés — en configurant ce dont vous avez besoin sur une seule plateforme.

• Nombre de voies et évolutivité : commencez par déterminer combien de signaux vous devez acquérir et choisissez un DAQ avec suffisamment de voies d'entrée analogiques (ou un système pouvant être étendu). Il est préférable de laisser une certaine marge pour les points futurs — par exemple, si vous avez besoin de 12 voies aujourd'hui, envisagez 16 voies ou plus. Tout aussi importante est l'évolutivité : SonoDAQ peut être synchronisé entre plusieurs unités pour atteindre des centaines, voire des milliers de voies tout en maintenant un désalignement d'acquisition inter-voies < 100 ns, ce qui convient aux essais de grande ampleur. À l'inverse, les dispositifs à nombre de voies fixe ne peuvent pas être étendus une fois la capacité dépassée, ce qui impose leur remplacement et augmente les coûts.

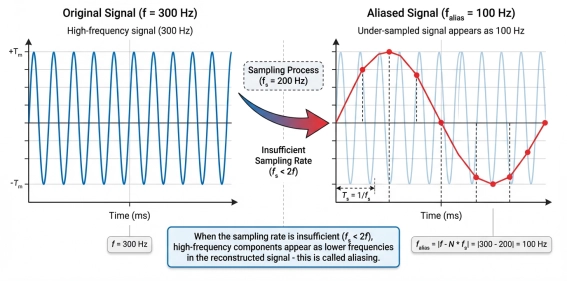

• Adaptez la fréquence d'échantillonnage à la bande passante du signal : partez de la fréquence/bande passante la plus élevée d'intérêt. La base est le critère de Nyquist (fréquence d'échantillonnage > 2× la fréquence la plus élevée). En pratique, il faut aussi prévoir une marge pour la bande de transition du filtre anti-repliement, de sorte que de nombreux projets commencent à 2,5–5× la bande passante, puis affinent en fonction de la méthode d'analyse (FFT, bandes d'octave, suivi d'ordre, etc.). Par exemple, si le contenu vibratoire moteur culmine à 1 kHz, vous pouvez commencer à 5,12 kéch/s ou plus ; pour la parole/l'acoustique qui doit couvrir 20 kHz, des choix courants sont 51,2 kéch/s ou 96 kéch/s. En résumé : basez-vous sur le spectre, gardez une certaine marge et alignez la fréquence avec votre filtrage et votre analyse.

• Précision de mesure et plage dynamique : Si votre application doit résoudre de faibles signaux tout en couvrant de grandes variations — par exemple, les essais NVH doivent souvent capturer des niveaux de bruit très faibles en conditions calmes et enregistrer également des SPL élevés sous forte excitation — vous avez besoin d'un DAQ à grande plage dynamique et haute résolution (CAN 24 bits ou plus, plage dynamique > 120 dB). Pour les tests audio, où la distorsion et le niveau de bruit de fond sont critiques et où vous voulez que le bruit propre du DAQ soit bien en dessous de celui de l'équipement sous test, choisissez un frontal à faible bruit et à haut RSB, et vérifiez les spécifications du fournisseur telles que la THD+N.

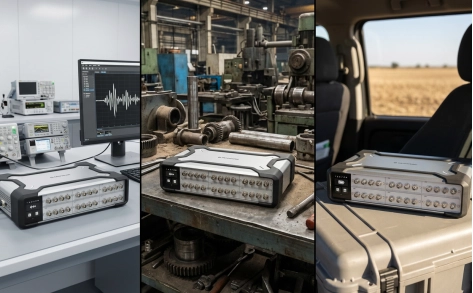

• Contraintes d'environnement et d'utilisation : réfléchissez à l'endroit où le DAQ sera utilisé : sur une paillasse de laboratoire, sur une ligne de production ou en extérieur sur le terrain. Si vous devez vous déplacer fréquemment ou tester sur un véhicule, un DAQ portable/robuste est généralement mieux adapté. Pour les scénarios sans alimentation stable pendant de longues périodes, la présence d'une batterie intégrée et l'autonomie de la batterie deviennent critiques.

• Délai de livraison et support après-vente : une fois le besoin d'achat défini, le délai de livraison est un facteur pratique à ne pas négliger. Si votre calendrier est serré, un délai de 2 à 3 mois peut directement retarder le lancement et l'exécution du projet ; évaluez donc l'engagement du fournisseur en matière de livraison. Le support est tout aussi important : formation, réactivité en cas de problème et disponibilité d'une assistance à distance ou sur site. Examinez également les conditions de garantie, la politique de mise à jour logicielle et les mécanismes de réponse du support — ceux-ci influencent directement la stabilité à long terme du système et l'efficacité globale du projet.

Avec les étapes ci-dessus, vous pouvez circonscrire les caractéristiques DAQ adaptées à votre application et faire un choix justifiable parmi une offre produit abondante. En résumé : partez des exigences, concentrez-vous sur les spécifications clés, prévoyez l'extension future et ne négligez pas la maturité du fournisseur ni le support. Choisissez le bon outil et les essais deviennent bien plus efficaces.

FAQ

Q : Puis-je utiliser une carte son comme DAQ ?

R : Pour un petit nombre de voies audio où les exigences de synchronisation/de plage/de calibration ne sont pas strictes, une carte son peut « fonctionner » à un niveau basique. Mais dans les essais d'ingénierie, les problèmes courants sont : absence d'excitation IEPE, plage d'entrée et niveau de bruit insuffisants, synchronisation inter-voies non maîtrisée et latence des pilotes élevée et instable. Si vous avez besoin de données d'essai répétables et traçables, utilisez un frontal DAQ professionnel.

Q : Quelle est la différence entre un DAQ et un oscilloscope ?

R : Un oscilloscope est plutôt un outil de débogage électronique — idéal pour capturer des transitoires et dépanner rapidement. Un DAQ est davantage un système d'acquisition et d'analyse multivoies, synchronisé dans le temps et de longue durée, mettant l'accent sur l'extensibilité en nombre de voies, la cohérence de la synchronisation, la stabilité à long terme et la gestion des données.

Q : Comment choisir la fréquence d'échantillonnage ?

R : Partez de la fréquence/bande passante la plus élevée d'intérêt et respectez le critère de Nyquist (>2× fmax) comme base. En pratique, tenez aussi compte de la bande de transition du filtre anti-repliement et de votre méthode d'analyse ; commencer à 2,5–5× la bande passante est généralement plus sûr. Si vous n'êtes pas sûr, donnez la priorité au filtrage correct et à la plage dynamique, puis optimisez la fréquence d'échantillonnage.

Q : Qu'est-ce que l'IEPE et quand en ai-je besoin ?

R : L'IEPE est un schéma d'excitation à courant constant utilisé par des capteurs tels que les accéléromètres et les microphones de mesure IEPE, avec l'alimentation et le signal sur le même câble. Si vous utilisez des capteurs IEPE, votre frontal DAQ doit prendre en charge l'excitation IEPE, une stratégie d'isolation/de mise à la terre appropriée et une plage d'entrée et une bande passante adaptées.

Q : Que dois-je vérifier pour la synchronisation multivoies / multi-dispositifs ?

R : Concentrez-vous sur trois éléments : une source d'horloge commune (horloge externe/PTP/GPS, etc.), le désalignement/retard d'échantillonnage entre voies et la stratégie de déclenchement/d'alignement. Pour les essais NVH, les mesures par réseaux de capteurs et les essais modaux structurels, les performances de synchronisation sont souvent plus importantes que les spécifications monocanal.

Q : Comment estimer le nombre de voies — et dois-je prévoir une marge ?

R : Listez d'abord les signaux et points « indispensables à mesurer », puis ajoutez les voies auxiliaires telles que régime/déclenchement/température. Une bonne règle consiste à réserver au moins 20–30 % de marge, ou à choisir une plateforme modulaire évolutive, afin de ne pas être obligé de remplacer le système lorsque des points sont ajoutés.

Si vous souhaitez en savoir plus sur le dernier système intelligent d'acquisition de données acoustiques et vibratoires, SonoDAQ, de CRYSOUND — y compris ses principales caractéristiques, ses scénarios d'application typiques et ses options de configuration courantes — veuillez remplir le formulaire Contactez-nous ci-dessous pour joindre l'équipe CRYSOUND.

Vous êtes également invité à prendre directement contact avec l'équipe CRYSOUND. En fonction de vos contraintes — telles que les types de signaux, le nombre de voies, la fréquence d'échantillonnage/la bande passante, les exigences de synchronisation et les conditions environnementales sur site — nous pouvons proposer une démonstration produit et des recommandations de configuration pratiques.

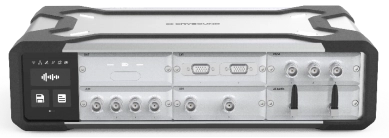

SonoDAQ Pro : un système DAQ modulaire conçu pour les essais acoustiques et NVH

Pour les ingénieurs spécialisés dans les essais acoustiques, vibratoires et NVH, le choix d'un système DAQ généraliste implique souvent des compromis sur le conditionnement de signal, la précision de synchronisation ou l'intégration logicielle. SonoDAQ Pro est conçu spécifiquement pour ces exigences — en combinant acquisition à grand nombre de voies, synchronisation de précision et intégration poussée avec la plateforme logicielle open source OpenTest.

SonoDAQ Pro vs systèmes DAQ typiques — principales différences

Quand choisir SonoDAQ Pro

• Essais NVH automobiles : acquisition multipoint de vibrations et de pression acoustique avec possibilité d'essais routiers synchronisés par GPS
• Intégration de caméras acoustiques : à associer aux caméras acoustiques CRYSOUND pour un flux de travail combinant beamforming + DAQ temporel
• Mesures en environnement haute tension : l'isolation de 1000 V par voie protège à la fois le système et l'ingénieur lors des essais de véhicules électriques/électronique de puissance
• Essais synchronisés multi-sites : la synchronisation réseau PTP permet un alignement sub-microseconde entre des points de mesure distribués
• Exigences logicielles ouvertes : l'automatisation basée sur Python et l'architecture ouverte d'OpenTest conviennent aux équipes qui ont besoin de flux de travail personnalisés sans verrou fournisseur
