Pratique sur le terrain avec le système d’imagerie acoustique de détection de fuites de gaz

Le système d'imagerie acoustique de détection de fuites de gaz est développé par CRYSOUND et a déjà été déployé dans de nombreuses installations de chimie du charbon, de pétrochimie et de gaz naturel. Il est utilisé pour la surveillance en ligne des fuites dans les zones à haut risque. Cet article est rédigé par l'équipe projet du système d'imagerie acoustique de détection de fuites de gaz de CRYSOUND, sur la base d'expériences réelles de déploiement et d'exploitation. De façon simple et directe, nous allons expliquer pourquoi un tel système est nécessaire, comment il fonctionne en principe, ce qui change réellement après sa mise en service sur site, et ce qu'il peut ou ne peut pas faire.

Pourquoi l'inspection traditionnelle des fuites est‑elle si difficile ?

Dans les usines pétrochimiques, les postes de gaz naturel, les complexes de chimie du charbon et les aires de stockage de produits chimiques dangereux, tout le monde comprend à quel point le mot « fuite » est sensible. Ce qui complique vraiment la vie, c'est que de nombreux points critiques sont situés en hauteur, sur des racks de tuyauteries ou au sommet des colonnes.

Par le passé, trouver une petite fuite en hauteur signifiait généralement suivre un processus de ce type :

• Monter un échafaudage ou utiliser une nacelle élévatrice et passer des heures à monter et descendre ;

• Circuler sur les racks de tuyauteries avec une solution savonneuse ou des instruments portables à la main ;

• En hiver, les mains sont gelées ; en été, les vêtements sont trempés de sueur, et même après avoir terminé une ronde complète, on se demande encore : « Il y a tellement de vannes et de brides, est‑ce qu'on n'a rien oublié ? »

En résumé, l'inspection traditionnelle des fuites sur de tels sites présente plusieurs points de douleur persistants :

• Emplacements en hauteur : les racks de tuyauteries à 20 mètres ou les sommets de colonnes sont difficiles d'accès. Les moyens d'accès temporaires sont coûteux et risqués à utiliser.

• Fuites très discrètes : les signaux ultrasonores générés par de petites fuites sont noyés dans le bruit des pompes et des ventilateurs, et sont pratiquement impossibles à entendre à l'oreille humaine.

• Fuites invisibles : aux premiers stades, le débit de fuite est infime. La solution savonneuse ne fait pas de bulles et l'odeur est à peine perceptible. Au moment où l'on voit réellement des traces ou que l'on sent le gaz, la fuite s'est généralement déjà propagée.

• Faible efficacité : une seule zone de procédé peut facilement comporter des milliers de points de surveillance. L'inspection manuelle « en montant et en descendant » se limite en grande partie à des contrôles par sondage, et il est très difficile d'atteindre une couverture réellement continue et complète.

Les méthodes de détection électrochimiques, infrarouges et laser traditionnelles sont essentiellement des surveillances en point ou en ligne :

• Mesurer en un point fixe pour voir si la concentration dépasse un seuil ;

• Surveiller le long d'un trajet optique unique pour voir si un gaz le traverse.

Ce que les exploitants souhaitent réellement, cependant, ce n'est pas seulement savoir si une fuite existe, mais aussi voir clairement, sur une large zone, l'endroit précis où la fuite se produit.

C'est précisément ce problème que le système ultrasonore d'imagerie acoustique de détection de fuites de gaz (Acoustic Imaging Leak Detection System) est conçu pour résoudre.

Système d'imagerie acoustique de détection de fuites de gaz : transformer le « bruit de fuite inaudible » en cartographie sonore colorée à l'écran

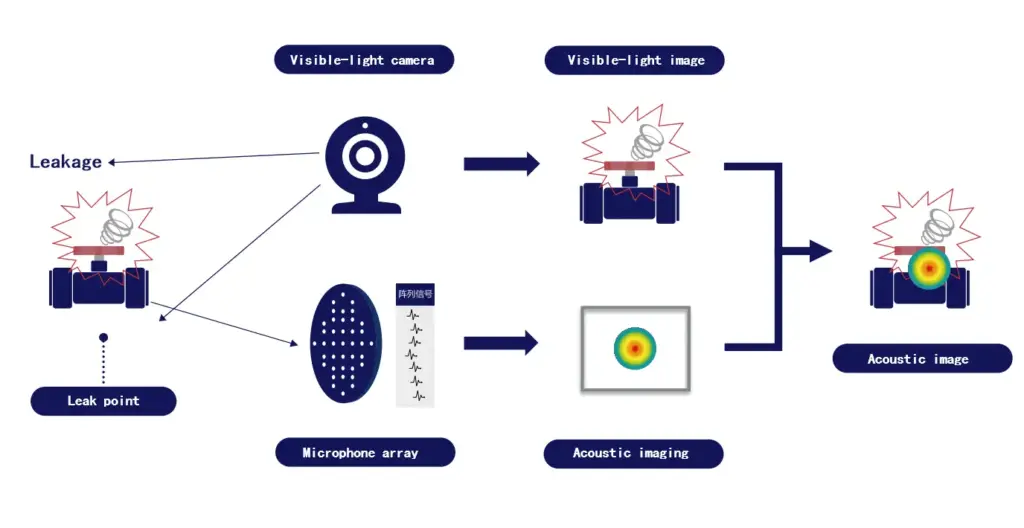

Principe de base : fuite de gaz sous pression → signal ultrasonore → cartographie sonore colorée sur l'image

Lorsque du gaz sous pression s'échappe par des jeux de vanne, de petites fissures de brides ou des défauts de soudure, il interagit avec l'air ambiant et produit une turbulence intense, créant une catégorie de signaux ultrasonores aux caractéristiques distinctes :

• Plus le débit de fuite est important, plus le signal ultrasonore est fort ;

• Plus la différence de pression est élevée, plus les caractéristiques acoustiques sont marquées ;

• Ces signaux sont très différents du bruit mécanique de basse fréquence des moteurs et des pompes, ce qui permet de les distinguer du bruit de fond.

Ce que fait le système d'imagerie acoustique de détection de fuites de gaz, c'est convertir ce « son inaudible » en « images visibles » de manière intelligente :

• Une matrice de capteurs ultrasonores multivoies est utilisée pour acquérir simultanément les signaux ultrasonores provenant de plusieurs directions ;

• En frontal, des opérations d'amplification, de filtrage et de réduction de bruit sont effectuées pour éliminer autant que possible les interférences électromagnétiques et le bruit de fond de basse fréquence ;

• Les différences de phase et d'amplitude entre les voies sont analysées pour estimer la répartition spatiale de l'énergie sonore et déduire de quelle direction et de quelle zone provient le bruit de fuite ;

• La répartition de l'énergie sonore est convertie en une « carte thermique » bidimensionnelle et superposée à l'image vidéo en direct du terrain.

Au final, l'emplacement où le signal de fuite est le plus fort apparaît sous forme de « nuage » rouge‑jaune‑vert sur l'afficheur. Pour les opérateurs, l'effet est très intuitif : partout où un nuage apparaît sur l'image, c'est là qu'il y a quelque chose de suspect.

 Paramètres d'ingénierie : à quelle distance et quelle taille minimale peuvent être détectées ?

Sur la base d'essais sur site et de résultats de calibration conjointe issus de plusieurs projets en ligne, le système d'imagerie acoustique de détection de fuites de gaz présente les capacités typiques suivantes en application industrielle :

Distance de détection recommandée : 0,5–50 m.

Dans la plage d'environ 1–30 m, le système obtient un meilleur rapport signal‑sur‑bruit et de meilleures performances d'imagerie pour les petites fuites.

Plage de fréquences de fonctionnement :

Le système d'imagerie acoustique de détection de fuites de gaz fonctionne dans la bande ultrasonore (au‑delà de 20 kHz). Un filtre passe‑bande est utilisé pour sélectionner la bande caractéristique de fuite (généralement 20–40 kHz), ce qui permet de supprimer efficacement le bruit audible et le bruit mécanique de basse fréquence.

Débit de fuite minimal détectable / taille d'orifice minimale (dans des conditions typiques) :

Avec une différence de pression minimale d'environ 0,6 MPa, le système d'imagerie acoustique de détection de fuites de gaz peut fournir une détection visuelle des fuites précoces de l'ordre de 0,1 mm au niveau des jeux de vanne et des micro‑fissures de brides. La sensibilité réelle varie en fonction du type de gaz, de la pression, du bruit de fond et de l'implantation des capteurs.

Précision de localisation :

Dans la distance de détection recommandée, le système d'imagerie acoustique de détection de fuites de gaz peut localiser les fuites avec une précision de l'ordre du centimètre. Combiné à l'image vidéo, il permet de pointer efficacement un équipement spécifique ou une zone de bride à l'écran.

Ces valeurs ne sont pas des limites rigides et immuables, mais plutôt des performances typiques au niveau industriel, vérifiées sur plusieurs projets en conditions réelles.

Indice de protection :

Le système d'imagerie acoustique de détection de fuites de gaz a obtenu la certification antidéflagrante Ex ib IIC T4 Gb et a passé les essais d'indice de protection IP66, ce qui le rend adapté à un déploiement à long terme dans des zones dangereuses typiques.

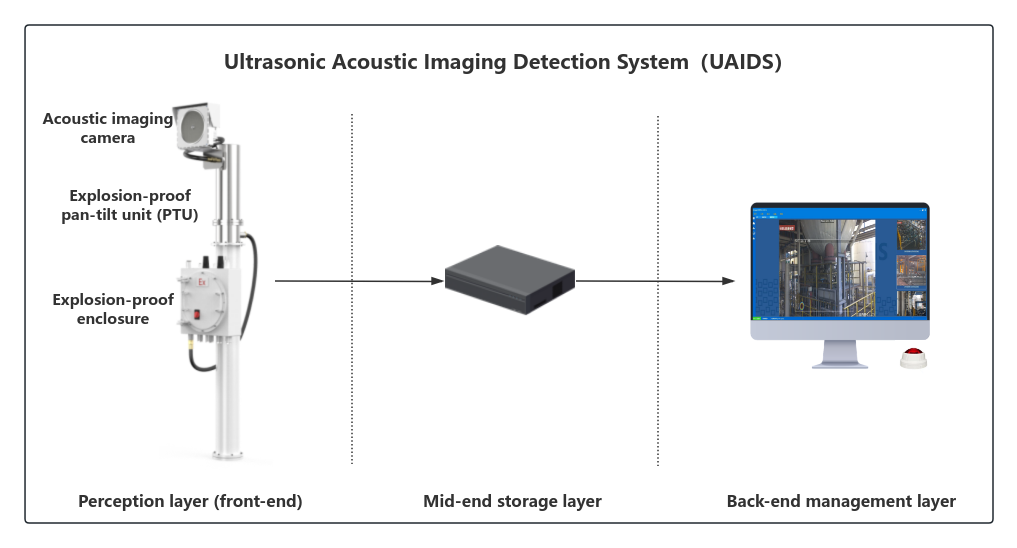

Architecture système : bien plus qu'un simple capteur, c'est un système complet en ligne

Le système d'imagerie acoustique de détection de fuites de gaz n'est pas seulement un « capteur intelligent ». C'est un système complet de surveillance en ligne qui peut être grossièrement décomposé en trois couches :

Couche de détection frontale :

Des détecteurs de fuites par imagerie ultrasonore avec tête orientable panoramique/inclinaison sont déployés sur site. Ils « écoutent » les fuites, capturent l'image vidéo et produisent l'image acoustique en couleurs. La tête panoramique/inclinable peut pivoter et s'incliner pour balayer une large zone.

Couche de stockage intermédiaire :

Les NVR et autres équipements de stockage reçoivent les données des dispositifs frontaux, en enregistrant intégralement les vidéos, les images acoustiques et les historiques d'alarme pour une relecture ultérieure et l'analyse des incidents.

Couche de gestion dorsale :

Les plateformes de gestion de type VMS et autres systèmes de gestion se connectent à plusieurs dispositifs frontaux pour assurer la gestion unifiée des équipements, le pilotage des détections, l'affichage des alarmes et la génération de rapports, et présentent toutes les données de manière centralisée sur le mur d'images de la salle de contrôle.

En bref :

• La couche frontale « voit » le point de fuite ;

• La couche intermédiaire « se souvient » du déroulement ;

• La couche dorsale « gère tout le site sur un seul écran ».

Un site typique : passer de l'escalade des racks de tuyauteries à l'observation de nuages colorés

Prenons comme exemple une unité type de chimie du charbon située au Ningxia. Dans cette installation, 11 unités du système d'imagerie acoustique de détection de fuites de gaz ont été installées, couvrant les gazéificateurs, les réchauffeurs, les parcs de réservoirs et les racks de tuyauteries. Nous pouvons examiner comment le travail quotidien a changé après l'introduction du système d'imagerie acoustique de détection de fuites de gaz.

Avant le rétrofit : six personnes escaladant pendant une demi‑journée pour ne toujours pas être rassurées

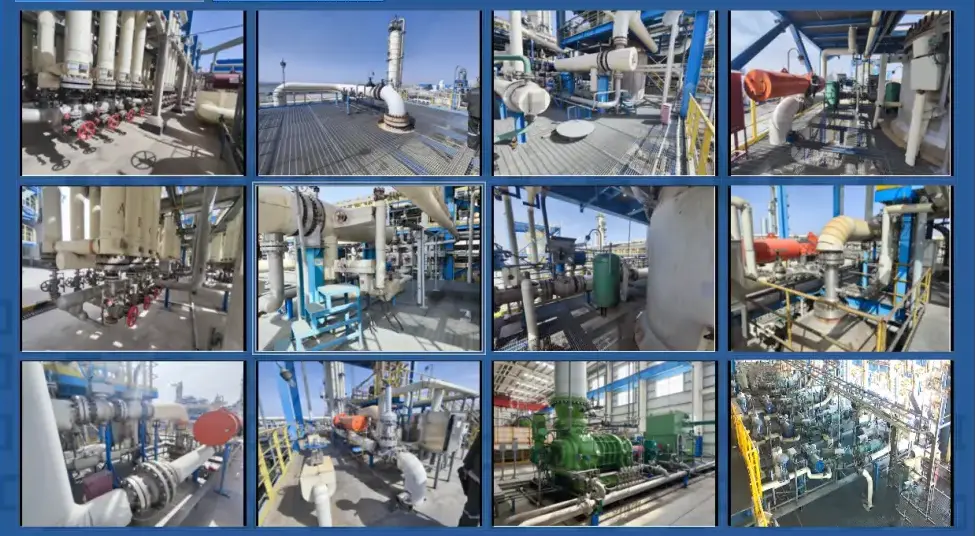

Dans une zone type de gazéificateur, il y a de nombreuses tuyauteries, vannes et brides à haute température et haute pression à l'intérieur de l'unité. De nombreux points clés se trouvent à environ 20 mètres au‑dessus du sol. Les fluides sont pour l'essentiel des gaz inflammables ou toxiques, si bien que toute fuite non seulement gaspille le produit, mais pose aussi des risques pour la sécurité du personnel et la stabilité de l'installation.

Auparavant, l'inspection se déroulait globalement comme suit :

• Plusieurs inspecteurs et techniciens de maintenance étaient mobilisés, des échafaudages ou plateformes d'accès étaient préparés, puis ils montaient sur les racks de tuyauteries ;

• Munis d'une solution savonneuse et de détecteurs portables, ils parcouraient les racks et plateformes, en contrôlant une à une chaque bride et chaque vanne ;

• Une seule ronde pouvait facilement prendre une demi‑journée. Lors des grandes inspections ou des campagnes spécifiques, il leur arrivait de répéter ce travail plusieurs jours d'affilée.

Le personnel de première ligne décrivait ce mode de travail en trois mots : « fatigant, lent et anxiogène ».

Fatigant : monter et descendre sans cesse en hauteur et se contorsionner dans des positions inconfortables pour observer et écouter au plus près des équipements ;

Lent : dans une zone comportant des dizaines ou des centaines de points, les vérifier un par un prend beaucoup de temps ;

Anxiogène : avec un bruit de fond élevé et un grand nombre de points, on a toujours le sentiment que les yeux et les oreilles seuls peuvent passer à côté de signaux subtils.

Pendant le rétrofit : laisser la tête orientable « balayer la zone » chaque jour

Après évaluation des risques de fuite et de la charge de travail d'inspection, nous avons travaillé avec le client pour déployer plusieurs détecteurs de fuites par imagerie ultrasonore avec tête orientable à différentes hauteurs de plateforme et les connecter au système d'imagerie acoustique de détection de fuites de gaz :

• Les unités en hauteur couvrent des zones clés telles que les têtes de gazéificateurs et les lignes de charbon pulvérisé ;

• Les unités de niveau intermédiaire couvrent les réservoirs tampons, les lignes de traçage électrique et les zones denses en brides et en vannes ;

• Les unités de bas niveau couvrent les cuves d'alimentation et les tuyauteries au sol.

Configuration des rondes de patrouille et des présélections

Pour chaque tête orientable, plusieurs vues présélectionnées sont configurées — par exemple le long d'un rack de tuyauteries spécifique, d'un groupe de brides ou d'une zone de plateforme particulière. Les cycles de patrouille sont définis en fonction des sections de procédé et des niveaux de risque, les zones les plus critiques étant balayées plus fréquemment.

Connexion au système de contrôle central

Toutes les images acoustiques et toutes les informations d'alarme provenant des dispositifs frontaux sont remontées sur la plateforme de gestion du système d'imagerie acoustique de détection de fuites de gaz. Sur le mur d'images de la salle de contrôle, les opérateurs peuvent voir simultanément une vue d'ensemble de l'unité, les images de nuages colorés et la liste des alarmes.

Dès lors, les dispositifs suivent globalement la stratégie configurée et « balaient la zone » automatiquement chaque jour :

• Chaque tête orientable pivote et s'incline selon sa ronde présélectionnée, en balayant les zones clés à chaque niveau ;

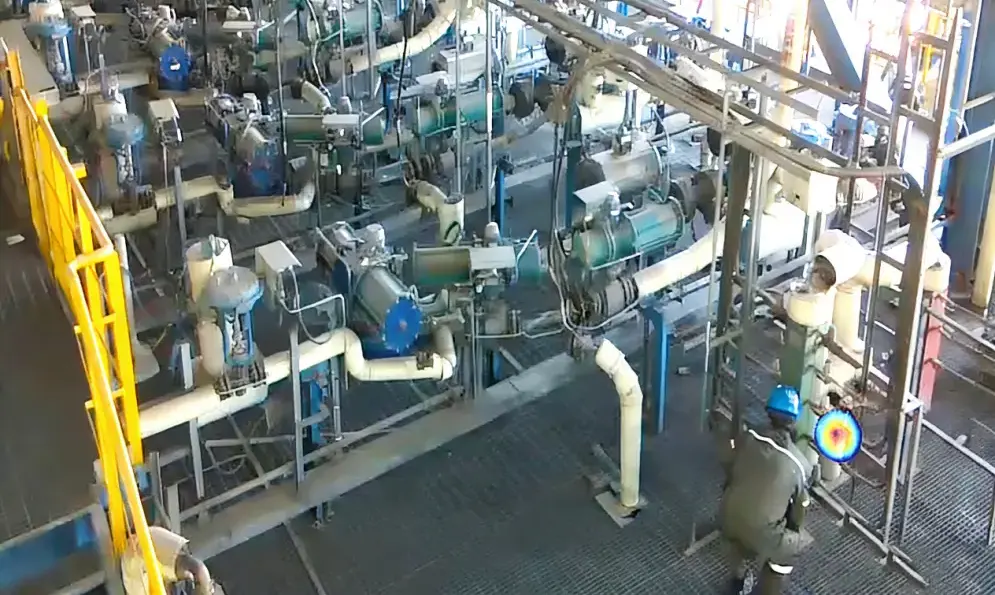

• Dès que des signaux ultrasonores caractéristiques de fuite apparaissent à un endroit donné, un nuage surgit à la position correspondante sur l'écran ;

• Lorsque les opérateurs en salle de contrôle voient un nuage anormal, ils peuvent immédiatement prévenir la maintenance, qui se rend directement à la vanne ou à la bride indiquée pour vérifier et résoudre le problème.

Après le rétrofit : passer de « des équipes qui traquent les problèmes » à « des problèmes qui se signalent d'eux‑mêmes »

Après une période d'exploitation, les retours du site se sont principalement concentrés sur trois aspects :

Moins de travaux en hauteur

Là où il fallait auparavant 2 à 3 rondes complètes d'inspection en hauteur par mois, on est désormais passé à des campagnes saisonnières complétées par des contrôles à la demande lorsque des nuages anormaux apparaissent. Les travaux en hauteur sont beaucoup plus ciblés sur des problèmes spécifiques, et la fréquence globale a nettement diminué.

Les problèmes sont détectés plus tôt et à plus petite échelle

Auparavant, de nombreuses petites fuites n'étaient remarquées que lorsque l'on sentait une odeur ou que l'on voyait des signes visibles. À présent, dès qu'une fuite atteint le seuil de détection, des anomalies peuvent apparaître à l'avance sur l'image de nuage, ce qui permet de prendre des mesures correctives plus tôt.

La maintenance est plus efficace

Auparavant, lorsqu'on signalait « ça sent le gaz dans cette zone », les équipes de maintenance devaient contrôler une par une des dizaines de brides et de vannes. Désormais, le système d'imagerie acoustique de détection de fuites de gaz indique directement à l'écran quel équipement présente une forte anomalie acoustique, de sorte que les techniciens peuvent prendre leurs ordres de travail et se rendre directement dans la zone ciblée.

Le personnel de première ligne a résumé la situation de manière parlante :

« Avant, nous parcourions l'installation à la recherche de problèmes ;

désormais, ce sont les problèmes qui apparaissent d'eux‑mêmes sur l'écran. »

C'est, en substance, le passage de l'escalade des racks de tuyauteries à l'observation de nuages colorés.

Ce que le système d'imagerie acoustique de détection de fuites de gaz peut faire — et ce qu'il ne peut pas faire

D'un point de vue sécurité et ingénierie, il est très important de bien comprendre les limites du système — c'est faire preuve de responsabilité à la fois vis‑à‑vis de l'installation et du système lui‑même.

Ce dans quoi le système d'imagerie acoustique de détection de fuites de gaz excelle particulièrement

Surveillance en ligne de grandes zones situées en hauteur et à haut risque

En combinant des têtes orientables avec des réseaux de capteurs, le système d'imagerie acoustique de détection de fuites de gaz peut effectuer des balayages de zones dans un rayon d'environ 0,5–50 m, ce qui le rend particulièrement adapté aux racks de tuyauteries à 20 m, aux sommets de colonnes et à d'autres emplacements où les accès manuels fréquents sont difficiles.

 Localisation visuelle

Le système d'imagerie acoustique de détection de fuites de gaz ne se contente pas de signaler « il y a une fuite », il affiche aussi directement un nuage sur l'image pour indiquer où elle se trouve. Avec une précision de localisation de l'ordre du centimètre, il permet de se concentrer rapidement sur un équipement ou une zone de bride spécifique.

Surveillance 24 h/24 et 7 j/7

Le système d'imagerie acoustique de détection de fuites de gaz peut fonctionner en ligne 24 h/24 et 7 j/7, ce qui réduit considérablement la dépendance au fait « que quelqu'un passe par là au bon moment ».

Comparé aux méthodes reposant sur l'accumulation de concentration de gaz, le système d'imagerie acoustique de détection de fuites de gaz est moins influencé par la dispersion due au vent, car il se concentre sur le signal ultrasonore généré par le jet lui‑même, plutôt que sur les mesures de concentration en un point unique.

Réduction des travaux en hauteur et des inspections répétitives

En passant de « fréquentes inspections en hauteur » à « ne monter que lorsqu'un nuage anormal apparaît », le système d'imagerie acoustique de détection de fuites de gaz contribue à réduire la charge de travail et les risques associés aux travaux en hauteur tout en améliorant l'efficacité globale des inspections.

Ce que le système d'imagerie acoustique de détection de fuites de gaz ne peut pas faire : des limites à reconnaître honnêtement

Il ne peut pas « voir » les fuites complètement masquées

Le signal ultrasonore de fuite ne peut être détecté et imagé efficacement que lorsqu'il peut se propager jusqu'au réseau de capteurs ultrasonores. Si la source de fuite est complètement masquée par des structures ou des enveloppes à paroi épaisse sur le trajet, le réseau recevra un signal de fuite beaucoup plus faible, voire aucun signal.

Ces zones doivent être compensées par une implantation judicieuse des capteurs, une couverture multi‑angles ou d'autres méthodes de détection complémentaires.

Les fortes sources d'interférences ultrasonores exigent une conception spécifique

On peut citer par exemple les points de purge de procédé, les évents de vapeur ouverts pendant de longues périodes et les dispositifs pneumatiques à haute fréquence, qui peuvent tous générer des signatures ultrasonores similaires à celles des fuites. Pour ces points, une analyse du spectre de bruit sur site est généralement effectuée lors de la conception du projet, et des mesures telles que le masquage par zone ou le filtrage logique sont mises en œuvre.

Le système d'imagerie acoustique de détection de fuites de gaz n'est pas un substitut universel, mais un complément puissant

Pour certains scénarios où la concentration de gaz elle‑même doit être surveillée — par exemple pour les alarmes de gaz toxiques dans les zones occupées — les capteurs électrochimiques, infrarouges et laser restent indispensables. Le système d'imagerie acoustique de détection de fuites de gaz est plutôt destiné à constituer un « réseau de radar sonore » qui fait apparaître le plus tôt possible les risques de fuite à l'écran.

Si l'on considère l'ensemble du dispositif de surveillance des fuites comme une équipe :

• Les capteurs de concentration sont chargés de « défendre la ligne de fond » (vérifier si la concentration dépasse la limite) ;

• Le système d'imagerie acoustique de détection de fuites de gaz joue le rôle d'« éclaireur précoce », indiquant où des jets suspects peuvent se produire et vous rappelant d'y regarder de plus près.

Conclusion : laisser le système voir le problème en premier pour que les équipes puissent le résoudre plus en sécurité

Avec un système d'imagerie ultrasonore de détection de fuites de gaz tel que le système d'imagerie acoustique de détection de fuites de gaz, la façon de travailler peut changer en profondeur :

• Le système balaie l'unité chaque jour selon des rondes présélectionnées ;

• Dès qu'un nuage coloré apparaît sur l'afficheur, le personnel prend ses ordres de travail et monte de façon ciblée pour traiter le problème ;

• Les travaux en hauteur deviennent plus ciblés et moins fréquents, et de nombreuses fuites peuvent être résolues avant qu'elles n'aient un impact sensible.

Pour les secteurs tels que la pétrochimie, le gaz naturel et la chimie du charbon, le système d'imagerie acoustique de détection de fuites de gaz n'est pas un gadget tape‑à‑l'œil, mais un moyen de détecter les fuites plus tôt, d'organiser les inspections de manière plus sûre et de gérer les risques de façon plus systématique.

Il est important de souligner que le système d'imagerie acoustique de détection de fuites de gaz ne remplace pas toutes les techniques de détection traditionnelles, mais constitue un élément important de l'ensemble. Dans les projets réels, nous combinons généralement le système d'imagerie acoustique de détection de fuites de gaz avec la détection de concentration, les interverrouillages de procédé et les inspections manuelles, en adoptant une approche de défense en couches pour améliorer la maîtrise globale des fuites.

Si votre site est confronté à des problèmes tels qu'un grand nombre de points en hauteur nécessitant souvent des échafaudages, une détection tardive et un dépannage lent des petites fuites, ou une forte pression d'inspection la nuit et par mauvais temps, vous pouvez envisager de déployer un système d'imagerie ultrasonore de détection de fuites de gaz comme le système d'imagerie acoustique de détection de fuites de gaz — en laissant les problèmes apparaître clairement à l'écran pour que les équipes puissent les traiter plus sereinement et en toute sécurité. Pour discuter de votre cas d'application ou vérifier si le système d'imagerie acoustique de détection de fuites de gaz est adapté, veuillez nous contacter via notre formulaire Contactez‑nous.
