Pourquoi les microphones de mesure sont fabriqués en salle blanche

Les microphones de mesure sont utilisés en métrologie acoustique, pour les essais de type et pour les mesures d'ingénierie. Contrairement aux applications générales de capture audio, les scénarios de mesure accordent une importance bien plus grande à la constance et à la traçabilité : le même microphone doit fournir un signal de sortie stable lorsqu'il est re‑testé dans le temps ; la dispersion au sein d'un même lot de production doit rester suffisamment faible ; et les variations de performances entre lots doivent rester maîtrisables.

Dans ces applications, de minuscules contaminants introduits pendant la fabrication ne provoquent peut‑être pas de « défaillance » immédiate, mais peuvent s'accumuler au fil du temps sous forme de bruit propre accru, de légers décalages de la réponse en fréquence, de modifications des fuites d'isolation ou de dérive à long terme — augmentant in fine l'incertitude de mesure et les coûts de recalibration. Par conséquent, réaliser les étapes critiques d'assemblage des composants et de scellement dans un environnement propre contrôlé (une salle blanche) est une approche d'ingénierie courante pour obtenir des performances stables et une constance de lot à lot pour les microphones de mesure.

Cet article commence par présenter les structures des microphones de mesure et les exigences de traçabilité, puis explique comment la contamination particulaire et moléculaire affecte le bruit, la réponse et la dérive. Il décrit ensuite les dispositifs de contrôle en salle blanche (classe de propreté, environnement, flux des personnes et des matériaux) qui réduisent les risques. Enfin, il résume les avantages en termes de constance et de coût de recalibration.

Structure critique et exigences de niveau métrologique

En prenant comme exemple un microphone de mesure à condensateur, sa structure centrale se compose de la membrane, de la plaque arrière, d'un entrefer extrêmement réduit et des chemins acoustiques. Les dimensions et l'état de surface de ces structures influencent directement la sensibilité, la réponse en fréquence, les caractéristiques de phase et le bruit propre.

Les microphones de mesure doivent généralement satisfaire à des exigences normalisées géométriques et électroacoustiques et permettre une chaîne d'étalonnage traçable. Par exemple, la série IEC 61094 spécifie des exigences relatives aux caractéristiques et à l'étalonnage des microphones de mesure, ce qui contribue à garantir la comparabilité et la constance lorsqu'ils sont utilisés comme instruments de métrologie et étalons de transfert.

Comment la contamination affecte les performances

La contamination se répartit généralement en deux catégories : la contamination particulaire (poussières, fibres, squames de peau, débris métalliques, etc.) et la contamination moléculaire (brouillards d'huile, composés organiques volatils résiduels, résidus de produits de nettoyage, etc.). Pour les microphones de mesure, les deux types peuvent modifier les conditions aux limites du mouvement de la membrane, l'amortissement acoustique ou l'isolation électrique.

Contamination particulaire : bruit propre, non‑linéarité et déviation de la réponse

Lorsque des particules pénètrent dans les interstices critiques ou adhèrent à proximité de la membrane, elles peuvent introduire des frottements localisés et modifier l'amortissement, augmentant le bruit propre et réduisant la plage dynamique exploitable pour les mesures de faible niveau. Dans les cas plus extrêmes, les particules peuvent provoquer des contacts intermittents ou limiter le mouvement, entraînant une distorsion non linéaire et une moins bonne répétabilité.

Contamination moléculaire : modifications de l'isolation et de la stabilité de charge

La contamination moléculaire se présente souvent sous forme de dépôts de couches minces à la surface des composants. De tels films peuvent modifier la résistance de surface des pièces isolantes, changer les courants de fuite et donc affecter les conditions de polarisation effectives et la stabilité aux basses fréquences, ce qui peut augmenter le bruit électrique. Pour les chaînes de mesure nécessitant une stabilité à long terme, les problèmes causés par la contamination moléculaire sont plus subtils et se manifestent souvent sous forme de dérive lente.

Absorption/migration d'humidité et variation entre lots : stabilité et constance à long terme

Certains contaminants sont hygroscopiques ou migrateurs. Sous l'effet des cycles de température et d'humidité et du vieillissement à long terme, leur répartition et leur état de surface peuvent continuer à évoluer, provoquant une dérive progressive de la sensibilité et de la réponse en fréquence. Parallèlement, les événements de contamination sont intrinsèquement aléatoires : l'emplacement et la quantité de particules déposées sont difficiles à reproduire, ce qui peut amplifier la dispersion au sein d'un lot et entraîner des fluctuations de rendement — augmentant finalement la charge de travail liée à l'étalonnage au niveau système et au contrôle de constance.

La valeur d'ingénierie d'une salle blanche : placer le « risque de contamination » sous contrôle du procédé

Une salle blanche maintient la contamination particulaire et moléculaire dans une plage vérifiable et stabilise des paramètres environnementaux tels que la température, l'humidité et les différentiels de pression. La classification des salles blanches se réfère couramment à la norme ISO 14644‑1, qui utilise la concentration de particules en suspension dans l'air comme métrique principale. Pour les microphones de mesure, l'essentiel est de placer sous contrôle de procédé le risque de contamination lors des étapes d'assemblage, de scellement et de conditionnement.

• Effectuer les opérations critiques d'assemblage et de scellement dans un environnement à faible concentration de particules réduit la probabilité de contamination aléatoire par des poussières et des fibres.
• La maîtrise de la température et de l'humidité, des différentiels de pression et la mise en place d'une gestion électrostatique réduisent les risques liés à l'adsorption et aux dépôts secondaires.
• Le respect de protocoles standardisés pour l'entrée du personnel et des matériaux ainsi que pour la maintenance des outils — et le maintien d'un conditionnement propre — contribue à préserver un état « tel qu'expédié »  constant.

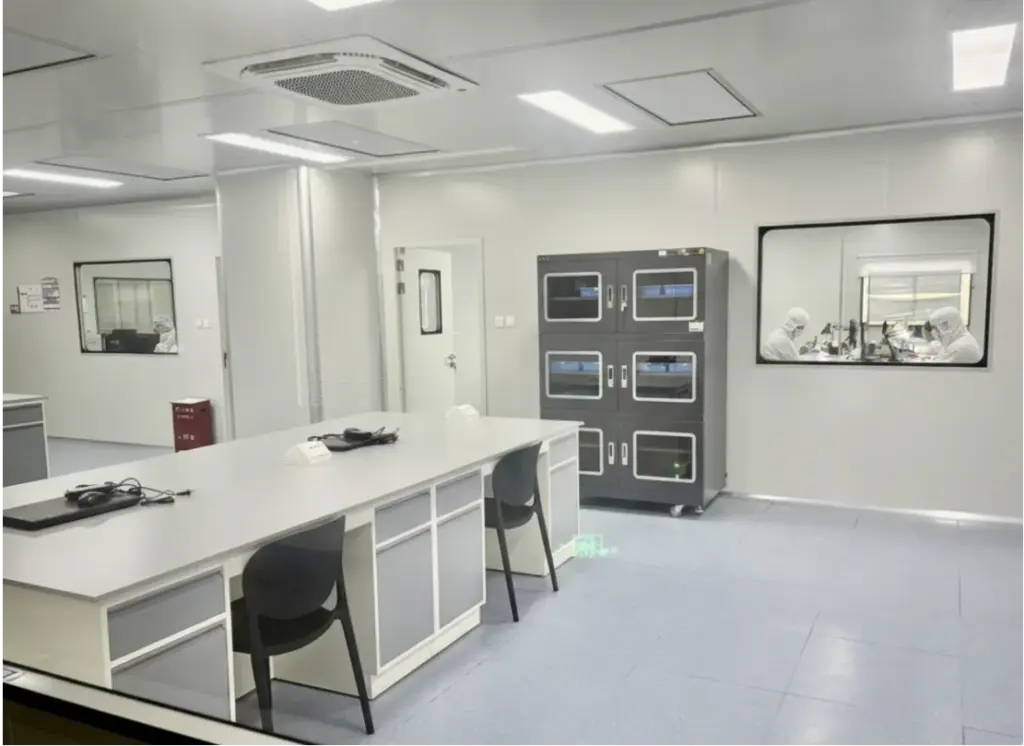

Chez CRYSOUND, les opérations critiques d'assemblage et de scellement sont réalisées dans une salle blanche de classe 1 000, équivalente à la classe ISO 6 selon l'ISO 14644‑1. Cela permet de réduire le risque de contamination particulaire pendant la production de masse tout en maintenant des conditions de procédé stables.

Salles blanches et étalonnage : complémentaires, non substituables

Une salle blanche maîtrise les variables de contamination pendant la fabrication afin de réduire les risques de dispersion des performances et de dérive. L'étalonnage établit la traçabilité et fournit des paramètres tels que la sensibilité dans des conditions spécifiées. Une fabrication propre ne peut pas se substituer à l'étalonnage, mais elle peut améliorer la constance lors des re‑tests et réduire l'impact de la dérive sur les intervalles d'étalonnage et sur l'incertitude.

Valeur directe pour les applications finales

Une fois les variables de contamination maîtrisées, les niveaux de bruit propre et les caractéristiques de réponse deviennent plus stables, et les différences de lot à lot sont plus faciles à gérer. Dans les systèmes multivoies, les mesures d'imagerie acoustique et la surveillance de la constance sur les lignes de production, l'interchangeabilité des capteurs est plus facile à atteindre — et il devient également plus simple de définir des stratégies de recalibration et de vérification périodique plus adaptées.

Un environnement propre et contrôlé offre des conditions stables de maîtrise de la contamination pour les étapes clés de fabrication des microphones de mesure, ce qui aide à réduire les risques de bruit propre élevé, de déviation de la réponse et de dérive à long terme. Combiné à une conception normalisée, à des contrôles en cours de procédé et à un étalonnage traçable, cela permet de maintenir des résultats de mesure fiables tout au long du cycle de vie du produit.

Nous vous invitons à en savoir plus sur les fonctions de microphone et les solutions matérielles sur notre site web et à utiliser le formulaire « Get in touch » pour contacter l'équipe CRYSOUND.
