Optimiser les données d’essais acoustiques : gain, plage, quantification

Dans les essais acoustiques, l'étalonnage des capteurs, l'électroacoustique et le NVH, le gain, la plage d'entrée et la quantification déterminent directement la qualité des données que vous acquérez. Cet article explique ces trois facteurs d'un point de vue ingénierie. En utilisant des configurations CRYSOUND typiques — microphones de mesure, préamplificateurs, systèmes d'imagerie acoustique et systèmes d'acquisition de données (DAQ) tels que SonoDAQ Pro avec OpenTest — il montre comment les configurer correctement en pratique.

Depuis le terrain d'essais : quand des « formes d'onde étranges » sont causées par la quantification

Dans des environnements réels d'essais acoustiques, les ingénieurs rencontrent souvent des situations comme celles‑ci :

• Sur une ligne de production, les formes d'onde provenant d'un lot de microphones MEMS apparaissent soudain en escalier et le spectre devient irrégulier.
• Lors d'essais NVH ou de bruit de ventilateur, les portions de forme d'onde de faible niveau semblent granuleuses, avec des détails à peine visibles.
• Dans les systèmes d'imagerie acoustique, les signaux provenant de points de fuite éloignés sont audibles mais instables, avec des bords d'image tremblés.

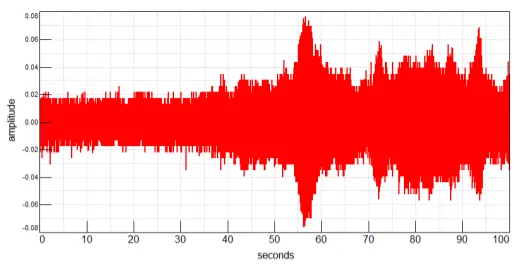

Figure 1 : des données avec une mauvaise qualité de quantification apparaissent souvent bruyantes ou floues.

De nombreux ingénieurs attribuent d'abord ces problèmes à un bruit excessif. En pratique, une grande partie d'entre eux provient de signaux trop faibles par rapport à une plage d'entrée trop large, ce qui gaspille la plupart des niveaux de quantification.

Si un signal n'occupe pas suffisamment la plage dynamique du système, même un CAN haute résolution ne peut pas fournir une qualité de données significative.

Trois concepts fondamentaux expliqués en termes d'ingénierie

Gain : amener le signal dans la bonne zone

Dans les chaînes de mesure acoustique CRYSOUND, le gain est généralement appliqué dans les parties suivantes :

• Étages microphone de mesure et préamplificateur
• Analyseurs électroacoustiques ou interfaces DAQ frontales telles que SonoDAQ Pro

Figure 2 : À gauche : un signal de 5 V. À droite : application d'un gain de 2 sur le signal de 5 V, ce qui donne un signal de 10 V.

L'objectif du gain est simple : amplifier des signaux qui ne font que quelques dizaines ou centaines de millivolts afin qu'ils se rapprochent de l'entrée pleine échelle du système d'acquisition et puissent être correctement numérisés par le CAN.

Plage : la fenêtre à travers laquelle le système « voit » le signal

La plage d'entrée définit à la fois l'amplitude maximale du signal qu'un système peut accepter et le pas de tension correspondant à chaque bit de quantification pour une résolution donnée du CAN.

Pour des appareils de haute précision tels que les microphones de mesure et les sonomètres CRYSOUND comme le CRY2851, le choix d'une plage appropriée qui maintient le signal dans la zone de fonctionnement linéaire est essentiel pour obtenir des mesures stables.

Figure 3 : À gauche : plage d'entrée réglée à 10 V. À droite : plage d'entrée réglée à 0,01 V.

Figure 4 : nombre de classes disponibles utilisées pour la quantification du signal.

La quantification est le processus par lequel un CAN convertit des signaux analogiques continus en valeurs numériques discrètes. Plus un grand nombre de niveaux de quantification est effectivement utilisé, plus le signal numérique représente fidèlement la forme d'onde analogique. Lorsque moins de niveaux sont utilisés, des formes d'onde en escalier et un jitter de faible niveau deviennent apparents.

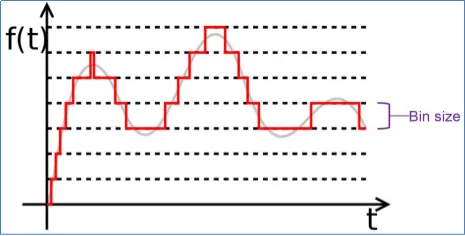

Figure 5 : lors de la quantification, l'amplitude du signal est divisée en niveaux discrets.

Comment le gain et la plage fonctionnent ensemble dans les systèmes CRYSOUND

L'interaction entre le gain, la plage et la quantification devient plus claire lorsqu'on l'examine à travers de véritables scénarios d'application CRYSOUND.

1. Capteurs et essais électroacoustiques

Les microphones de mesure, préamplificateurs et analyseurs électroacoustiques CRYSOUND (par exemple CRY6151B) sont couramment utilisés pour :

• Essais de capsules de microphone ;
• Essais en ligne de production et en laboratoire de casques, haut‑parleurs et autres composants électroacoustiques.

Dans ces systèmes, la meilleure pratique typique consiste à :

• Estimer le niveau du signal en fonction de la sensibilité de l'EUT et du niveau de pression acoustique (SPL) attendu ;
• Régler un gain approprié sur l'amplificateur d'entrée ou l'analyseur de manière à ce que le signal atteigne environ 60 à 80 % de l'échelle complète ;
• Sélectionner une plage d'entrée adaptée pour éviter l'écrêtage tout en préservant le plus possible la plage dynamique.

Cette approche permet d'obtenir une faible distorsion tout en utilisant pleinement les bits effectifs du CAN, ce qui réduit le bruit de quantification.

2. Imagerie acoustique et mesures sur réseaux de microphones

Dans les produits d'imagerie acoustique CRYSOUND (par exemple des caméras d'imagerie acoustique basées sur des réseaux de microphones haute performance), le système traite souvent des signaux large bande provenant de nombreux canaux synchronisés, puis applique des algorithmes de localisation et d'imagerie.

Dans ce scénario :

• Si le niveau du signal provenant d'une direction donnée est bien inférieur à la limite inférieure de la plage globale, cette zone peut souffrir d'une résolution de quantification insuffisante, ce qui entraîne davantage de tavelures et de bruit dans l'image ;
• Un réglage approprié du gain global du réseau et de la plage d'entrée de chaque module frontal aide à équilibrer les signaux faibles de champ lointain et les signaux forts de champ proche.

C'est pourquoi, pour la détection de fuites de gaz, l'identification de décharges partielles ou la surveillance de la dégradation mécanique, un système d'imagerie acoustique fiable dépend non seulement des algorithmes, mais aussi de la qualité de quantification sous‑jacente.

3. Systèmes DAQ et workflows répétables

Pour l'acquisition acoustique et vibratoire, CRYSOUND fournit du matériel DAQ modulaire (par exemple la série SonoDAQ) et la plateforme logicielle OpenTest, qui permettent des workflows de bout en bout allant de la mesure et l'analyse jusqu'aux séquences de test automatisées.

Sur ces plateformes, les ingénieurs peuvent :

• Configurer, canal par canal, le gain, la plage et la fréquence d'échantillonnage des capteurs directement dans les paramètres de canal ;
• Enregistrer une configuration validée comme modèle et la réutiliser pour différents produits ou projets ;
• Utiliser des interfaces de type assistant dans des applications telles que puissance acoustique, bruit et vibration pour garantir que les paramètres restent conformes aux normes pertinentes.

En d'autres termes :
Le gain, la plage et la quantification — ces « détails de bas niveau » — peuvent être capturés dans des modèles de scénarios logiciels et transformés en ressources de test partagées et auditables pour l'équipe, au lieu de ne vivre que dans l'expérience d'un seul ingénieur.

Fiche mémo rapide pour les utilisateurs CRYSOUND

Que vous utilisiez des microphones de mesure CRYSOUND, des sonomètres, des systèmes de test électroacoustique ou une plateforme DAQ + OpenTest, la liste de contrôle ci‑dessous peut servir de vérification rapide avant les essais au quotidien.

• Confirmer la plage de signal attendue : estimer l'amplitude maximale du signal à l'aide de l'expérience ou d'une courte acquisition d'essai.
• Régler un gain frontal approprié : l'objectif est que, dans des conditions de fonctionnement typiques, les crêtes de la forme d'onde atteignent environ 60 à 80 % de l'entrée pleine échelle.
• Sélectionner une plage d'entrée adaptée : évitez de laisser par défaut ±10 V ; si le niveau du signal est nettement inférieur, envisagez d'utiliser une plage plus petite.
• Vérifier l'écrêtage : des formes d'onde à sommet plat ou des raies spectrales anormalement élevées indiquent généralement une surcharge.
• Enregistrer et réutiliser les configurations : sur les plateformes CRYSOUND, enregistrez les paramètres de canal, de gain et de plage comme modèles de projet pour réduire les erreurs humaines.

Conclusion : la précision vient de l'ensemble du système

Dans les systèmes réels de mesure acoustique, la qualité des données n'est jamais déterminée par un seul CAN. Elle résulte plutôt du fonctionnement conjoint de l'ensemble de la chaîne de signal :

Capteurs → Amplification → Plage → Quantification → Algorithmes logiciels

En tant que spécialiste des essais acoustiques, CRYSOUND vise à aider les ingénieurs à traiter correctement ces enjeux fondamentaux — gain, plage et quantification — au moyen d'un portefeuille complet de produits, allant des capteurs et matériels frontaux à l'imagerie acoustique, aux essais électroacoustiques, à l'acquisition de données et aux plateformes logicielles. Cela fournit une base de données fiable pour les analyses et la prise de décision ultérieures.
