Mise à niveau des tests en ligne de production pour les lunettes AR – Solution audio et VPU multi‑postes

À mesure que le marché des lunettes AR passe de la preuve de concept à la commercialisation à grande échelle, les capacités produit en matière d'interaction audio et haptique continuent de s'étendre, ce qui accroît les exigences en matière de tests en ligne de production. Avec des modules clés tels que l'audio et le VPU (Vibration Processing Unit), les tests en ligne de production des lunettes AR évoluent d'une simple validation fonctionnelle vers un contrôle de la régularité visant à améliorer l'expérience utilisateur en conditions réelles. Sur la base d'une expérience concrète de projets en production de masse, cet article présente des solutions de test audio et VPU pour différents postes de travail, en mettant l'accent sur les tests audio en champ libre, le déploiement du VPU et la conception des gabarits, afin de fournir une référence pratique pour le passage à l'échelle de la fabrication de lunettes AR.

Accélérer l'expansion du marché des lunettes AR et nouvelles tendances des tests en ligne de production

À mesure que les produits de lunettes intelligentes arrivent à maturité, leurs frontières fonctionnelles se développent rapidement. Selon divers rapports sectoriels, le volume d'expédition et le niveau d'investissement dans les lunettes AR continuent de croître, le marché passant de la validation de concept à la commercialisation. Les produits portés par des entreprises comme Meta sont de plus en plus capables de prendre en charge l'interaction vocale, les appels, les notifications et l'enregistrement, en complétant des fonctions traditionnellement assurées par les smartphones et les écouteurs.

Cette évolution a transformé les lunettes AR, d'un produit conceptuel à faible fréquence d'utilisation en un terminal d'interaction portable à haute fréquence. Par conséquent, les capacités audio sont devenues un élément central de l'expérience des lunettes intelligentes, impactant directement l'interaction vocale et la qualité des appels. Parallèlement, la vibration et le retour haptique ont été introduits pour renforcer la confirmation des interactions et la perception utilisateur.

À mesure que ces capacités deviennent courantes dans les produits fabriqués en grande série, les tests en ligne de production ne se limitent plus à vérifier si les fonctions de base fonctionnent, mais doivent désormais gérer simultanément plusieurs capacités critiques, telles que l'audio et le VPU. Ce changement pose de nouveaux défis pour la mise à niveau des solutions de test en ligne de production.

Solutions de test audio pour lignes de production multi‑postes

L'audio est l'une des fonctions qui influencent le plus directement l'expérience utilisateur des lunettes AR, et son test en ligne de production doit trouver un équilibre entre précision, régularité et efficacité de production. Dans un environnement de production multi‑postes, les tests audio sont souvent répartis sur plusieurs postes de travail en fonction de la phase d'assemblage.

Aux postes des branches ou de la monture, les tests audio se concentrent davantage sur la validation des performances de base des microphones ou haut‑parleurs individuels, afin de s'assurer que les composants clés répondent aux exigences dès le début du processus d'assemblage et d'éviter des retouches coûteuses ultérieurement dans le processus. Au poste d'assemblage final, l'accent se déplace vers les performances audio globales et la coordination au niveau système. Bien que les différents postes se concentrent sur des aspects distincts, le positionnement des gabarits, le contrôle de l'environnement acoustique et la conception du processus de test doivent conserver une logique cohérente de bout en bout.

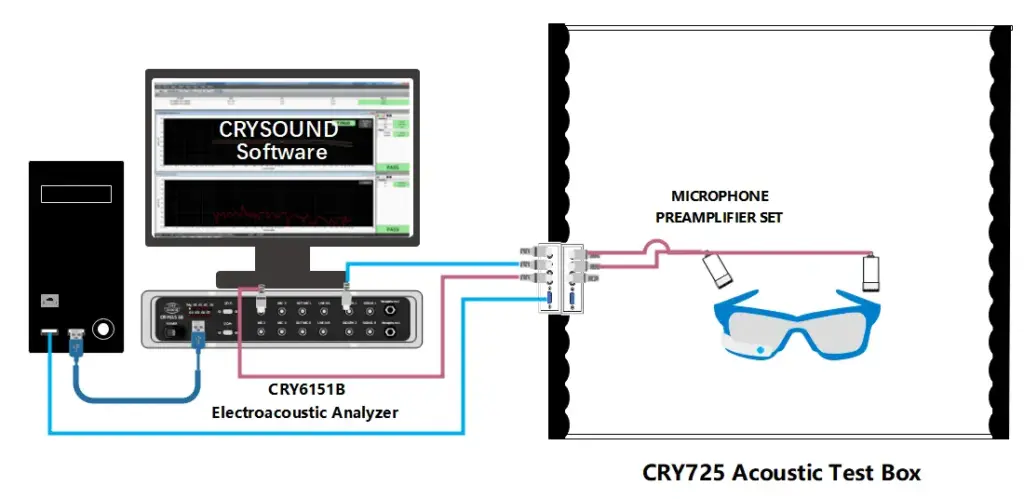

Les solutions de test audio pour lunettes AR de CRYSOUND sont conçues pour répondre à ce besoin, avec une architecture de test unifiée permettant un déploiement flexible sur différents postes de travail tout en maintenant des résultats stables et cohérents. Les solutions peuvent être divisées en deux types suivants, répondant aux exigences esthétiques et de rendement horaire (UPH) de différentes lignes de production.

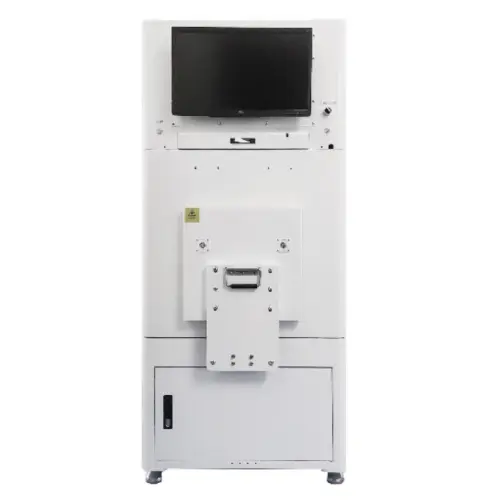

Type tiroir, unité simple (1‑pour‑1)

• Intégration aisée dans des systèmes automatisés
• Poste debout pour un chargement et un déchargement pratiques
• Test simultané du haut‑parleur (SPK) et du microphone (MIC) (étanchéité), prise en charge de scénarios multi‑MIC
• Test séquentiel pour les haut‑parleurs gauche et droit, test parallèle pour plusieurs microphones
• Prend en charge les communications Bluetooth, USB ADB et Wi‑Fi ADB
• Temps de cycle moyen (CT) : 100 s | UPH : 36

Type coque basculante, double unité (1‑pour‑2)

• Test parallèle de deux unités pour améliorer l'efficacité
• Conception ergonomique pour une utilisation en position assise
• Test simultané du haut‑parleur (SPK) et du microphone (MIC) (étanchéité), prise en charge de scénarios multi‑MIC
• Test séquentiel des haut‑parleurs gauche et droit (par boîtier), test parallèle pour plusieurs microphones
• Prend en charge les communications Bluetooth, USB ADB et Wi‑Fi ADB
• Temps de cycle moyen (CT) : 150 s | UPH : 70

EQ des haut‑parleurs dans les lunettes AR : du champ de pression au champ libre

Dans les produits d'écouteurs traditionnels, l'EQ du haut‑parleur est généralement établi dans un environnement de champ de pression relativement stable, où le couplage à l'oreille et le style de port ont un impact bien maîtrisé sur l'environnement acoustique. En revanche, les lunettes AR utilisent généralement des structures ouvertes pour les haut‑parleurs, sans cavité fermée entre le transducteur et l'oreille, ce qui rend leurs performances acoustiques plus proches des caractéristiques de champ libre.

Cette différence structurelle rend la réponse en fréquence des haut‑parleurs de lunettes AR plus sensible à la direction de rayonnement sonore, aux réflexions structurelles et à la posture de port, et impose que leur stratégie d'EQ ne puisse pas simplement reprendre l'expérience acquise sur les produits écouteurs.

Dans le processus de test et d'optimisation en ligne de production, l'EQ des haut‑parleurs pour les lunettes AR doit être évalué et validé dans des conditions de champ libre. En raison de la structure acoustique ouverte, la réponse en fréquence est plus sensible aux réflexions structurelles, aux tolérances d'assemblage et aux variations de posture de port, ce qui rend difficile le fait de compter uniquement sur la régularité matérielle pour garantir une écoute stable entre différents produits.

En introduisant un réglage d'EQ, ces écarts systémiques peuvent être compensés sans modifier la conception structurelle, ce qui améliore la régularité des performances audio en production de masse. L'objectif de la solution de test n'est pas de poursuivre une qualité sonore idéalisée, mais de capter de véritables différences acoustiques dans des conditions de test en champ libre stables et répétables, fournissant des données fiables pour la validation des paramètres d'EQ.

CRYSOUND prend en charge des algorithmes d'EQ personnalisés. Dans un projet de production de masse, un calibrage d'EQ des haut‑parleurs a été introduit au poste de test final dans des conditions de champ libre, et les résultats ont été acceptés par le client, ce qui valide l'applicabilité et la pertinence pratique de cette solution pour les produits lunettes.

Solutions de test VPU pour lunettes AR/intelligentes

Pourquoi les lunettes AR intègrent un VPU (Vibration Processing Unit)

À mesure que les lunettes AR/intelligentes prennent de plus en plus en charge l'interaction vocale, les appels et les notifications, le recours exclusif au retour audio ne suffit plus. Dans les environnements bruyants, les scénarios sensibles à la confidentialité ou lorsque les invites sont de faible volume, les utilisateurs ont besoin d'un mode de retour qui ne dérange pas les autres tout en restant suffisamment clair. C'est là qu'intervient le VPU.

Contrairement aux écouteurs traditionnels, les lunettes ne sont pas toujours étroitement couplées à l'oreille, ce qui rend les invites audio plus sensibles au bruit ambiant. En utilisant la vibration ou le retour haptique, le système peut transmettre des confirmations d'état, des réponses d'interaction ou des notifications aux utilisateurs sans augmenter le volume ni dépendre d'écrans. Ainsi, le VPU devient un composant clé pour compléter, voire remplacer, une partie du retour audio dans les lunettes AR.

Rôles principaux du VPU dans les lunettes AR

Dans les conceptions actuelles de lunettes intelligentes produites en série, le VPU remplit généralement les fonctions suivantes :

• Retour de confirmation d'interaction : par exemple, réveil vocal réussi, reconnaissance de commande terminée ou démarrage/arrêt d'un enregistrement ou d'une prise de photo.
• Notifications silencieuses : retour vibratoire dans les scénarios où les invites audio ne sont pas adaptées.
• Expérience renforcée : amélioration de la certitude de l'interaction et de l'immersion lorsqu'il est combiné au retour audio.

Ces fonctions ont fait du VPU une capacité essentielle dans l'expérience d'interaction des lunettes AR, plutôt qu'une simple option.

Positionnement typique du VPU dans les lunettes AR (pourquoi au niveau du pont/de l'appui nasal)

Sur le plan structurel, le VPU est généralement situé près du pont ou des appuis nasaux pour trois raisons principales :

• Proximité de zones sensibles du corps : le pont nasal est sensible aux petites vibrations, offrant une grande efficacité de retour.
• Couplage stable et régulier : par rapport aux branches, le pont nasal offre un contact plus stable et plus constant avec le visage, garantissant une meilleure transmission des vibrations.
• N'interfère pas avec l'implantation des dispositifs audio : évite les interférences avec les haut‑parleurs et microphones situés dans la zone des branches.

Ainsi, lors des tests en ligne de production, le VPU est souvent testé comme cible indépendante, nécessitant une vérification dédiée au stade de la monture ou de l'assemblage final.

Mise en œuvre des tests VPU et contrôle de la régularité sur la ligne de production

En fonction du positionnement fonctionnel et des caractéristiques structurelles du VPU dans les lunettes AR, les tests VPU sont généralement planifiés en fonction de la forme du produit et de l'avancement de l'assemblage en production de masse. Dans certains cas, les tests peuvent même être avancés dans le processus afin d'identifier d'éventuels problèmes de VPU avant qu'ils ne soient aggravés aux étapes d'assemblage suivantes.

Il est important de noter que les environnements de test en ligne de production diffèrent fondamentalement des environnements de validation en laboratoire. En laboratoire, le VPU est généralement testé comme un composant autonome dans des conditions simplifiées et avec des niveaux d'excitation plus élevés (par exemple 1 g). Cependant, dans les environnements de ligne de production, le VPU est déjà intégré dans la monture ou le produit complet, ce qui nécessite des conditions d'excitation se rapprochant autant que possible des scénarios de port réels.

En pratique, les tests VPU en ligne de production se déroulent généralement dans la plage d'excitation 0,1 g–0,2 g et 100–2 kHz, en vérifiant la régularité des performances du VPU dans des conditions physiques réalistes.

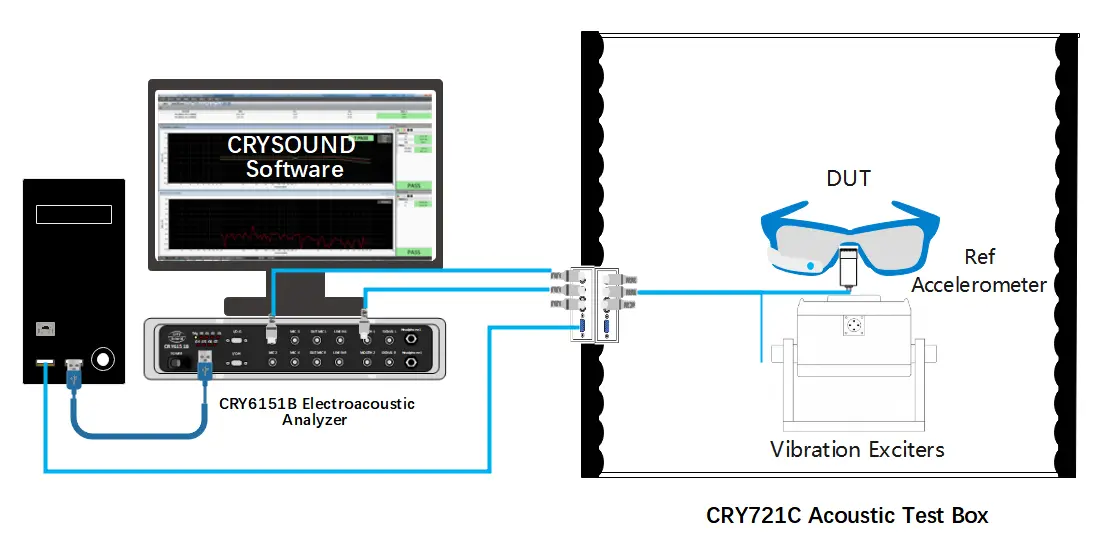

La solution de test VPU pour lunettes AR de CRYSOUND en ligne de production utilise l'analyseur électro‑acoustique CRY6151B comme plateforme de test et d'analyse. La table vibrante fournit une excitation stable, et le VPU du produit synchronise les signaux de réponse vibratoire avec un accéléromètre de référence. L'analyse logicielle évalue des paramètres clés tels que la réponse en fréquence (FR) et la distorsion harmonique totale (THD). Cette architecture de test équilibre l'efficacité des mesures et le débit de la ligne de production, répondant aux besoins de déploiement des tests VPU sur différents postes.

Par rapport aux tests audio, les tests VPU sont plus sensibles aux configurations de test et à la conception des gabarits, avec une marge d'erreur plus faible et une plus grande difficulté à contrôler la régularité. Sur la base de l'expérience acquise sur plusieurs projets, la conception des gabarits doit tenir pleinement compte des différences structurelles au niveau de zones telles que le pont et les appuis nasaux. Il est important de donner la priorité aux matériaux et aux modes de contact qui favorisent la transmission des vibrations, et de concevoir des formes de gabarits standardisées qui maintiennent l'alignement du centre de gravité du gabarit avec le plan de travail de la table vibrante, en minimisant l'introduction de variables supplémentaires au niveau structurel. En respectant ces principes de conception, la stabilité et la répétabilité des résultats de test VPU peuvent être améliorées dans un environnement de ligne de production, offrant un soutien fiable pour la validation des capacités VPU du produit.

Des tests fonctionnels aux contraintes d'expérience

Sur les lignes de production de lunettes AR, le rôle des tests est en train d'évoluer. Par le passé, les modules audio ou de vibration étaient davantage considérés comme des fonctions indépendantes, l'objectif étant de confirmer s'ils étaient « fonctionnels ». Cependant, avec la forme actuelle du produit, ces modules influencent directement l'interaction vocale, le confort de port et l'expérience globale. Par conséquent, les résultats de test servent désormais de prérequis aux performances globales du produit.

Par exemple, les modules audio et VPU ne sont plus seulement des éléments de vérification des performances ; ils jouent désormais un rôle dans le contrôle de la régularité de l'expérience utilisateur. L'interaction entre les performances audio, le retour vibratoire et l'assemblage structurel signifie que les tests en ligne de production doivent identifier en amont les problèmes potentiels susceptibles d'affecter l'expérience, plutôt que de simplement filtrer les défauts lors de l'inspection finale.

Ce changement pousse les stratégies de test à passer de la « validation fonctionnelle » au « contrôle de l'expérience ».

Si vous souhaitez en savoir plus sur les solutions de test audio pour lunettes AR — ou discuter de votre processus de façonnage et de vos objectifs d'inspection — veuillez utiliser le formulaire « Contactez‑nous » ci‑dessous. Notre équipe peut partager des réglages recommandés et un flux de travail sur site adapté à vos conditions de production.
