Le calibrateur acoustique explique l’étalonnage du microphone de mesure

Dans les mesures acoustiques quotidiennes, on entend souvent : « Insérez le microphone de mesure dans le calibrateur, appuyez sur le bouton et le microphone est calibré. » D'un point de vue ingénierie et métrologique, ce propos est une simplification excessive. Pour placer correctement un calibrateur acoustique dans la chaîne de mesure, il faut partir de ce qu'il génère — et de ce qu'il peut (et ne peut pas) vérifier.

Fonction principale d'un calibrateur

Un calibrateur acoustique est essentiellement une source sonore de référence qui génère un niveau de pression acoustique (SPL) stable et connu à une fréquence spécifiée — généralement 1 kHz (et 250 Hz sur certains modèles). Selon le modèle, le niveau nominal est souvent de 94 dB ou 114 dB.

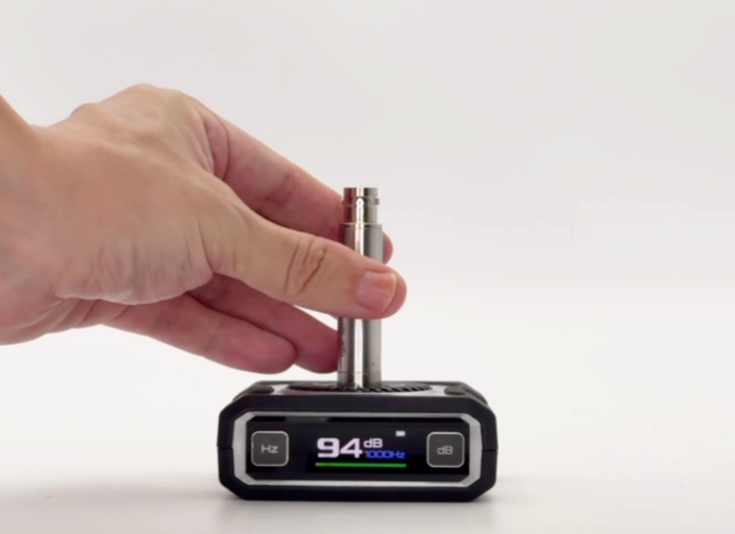

En utilisation, vous comparez le SPL nominal du calibrateur avec la lecture de l'ensemble de la chaîne de mesure (microphone + préamplificateur + frontal ou sonomètre) afin de confirmer si la valeur indiquée correspond à la référence.

En d'autres termes, un calibrateur est avant tout un outil de vérification sur site plutôt qu'un dispositif qui « calibre » (ajuste) le microphone lui‑même. Il vous aide à répondre à une question pratique : pour un SPL connu à une fréquence connue, la lecture du système est‑elle correcte ?

Relation entre le calibrateur et le microphone de mesure

Structurellement, un calibrateur fournit principalement un champ acoustique contrôlé au niveau de la membrane du microphone. Il ne modifie pas les caractéristiques intrinsèques du microphone — telles que la sensibilité, la réponse en fréquence, la linéarité, la plage dynamique ou le bruit propre.

Si le microphone ou le préamplificateur dérive en raison du vieillissement, d'une mauvaise manipulation, de l'exposition à la température / l'humidité ou d'un choc mécanique, le calibrateur peut révéler la dérive — par exemple, un décalage constant par rapport au niveau nominal.

Mais le calibrateur ne peut pas « réparer » le microphone. Si la dérive est anormale, instable ou croît dans le temps, on recherche généralement la cause dans la chaîne (ajustement / étanchéité, taille de l'adaptateur, connecteur, câble, gain du préampli, réglages) et, si nécessaire, on envoie le microphone et/ou le calibrateur dans un laboratoire pour étalonnage ou maintenance.

Comprendre l'« étalonnage » d'un point de vue métrologique

En métrologie acoustique, « étalonnage » signifie généralement comparer un appareil à un étalon de référence de niveau supérieur et documenter sa dérive (et, le cas échéant, un facteur de correction) avec une traçabilité aux étalons nationaux ou internationaux.

Pour les microphones de mesure, un étalonnage rigoureux est généralement réalisé dans un environnement de laboratoire contrôlé, à l'aide de microphones de référence et d'équipements conformes aux normes pertinentes (par exemple IEC 60942 pour les calibrateurs acoustiques et la série IEC 61094 pour les microphones de mesure). Il comprend généralement des essais multipoints dans différentes conditions ainsi qu'une déclaration d'incertitude.

Dans la chaîne de traçabilité, un calibrateur acoustique portatif est principalement une étape sur site utilisée pour : 1) effectuer des contrôles rapides avant et après les mesures, 2) enregistrer la dérive pendant l'utilisation, et 3) appuyer les décisions de réétalonnage ou de maintenance.

Il est donc plus exact de dire : vous utilisez un calibrateur pour vérifier sur site le système de mesure — et non pour effectuer un étalonnage formel du microphone.

Notez également que le calibrateur lui‑même fait partie de votre chaîne de traçabilité. Pour que le contrôle reste pertinent, assurez‑vous que le calibrateur dispose d'un certificat d'étalonnage valide et qu'il est utilisé dans sa plage environnementale spécifiée.

Résumé

Un calibrateur est un outil de comparaison sur site très important dans la chaîne de mesure. Il peut :

• Fournir un signal de niveau de pression acoustique standardisé pour les microphones de mesure
• Aider les ingénieurs à vérifier rapidement si le système de mesure fonctionne dans un état raisonnable

Dans le même temps, il faut bien comprendre que :

• Le calibrateur ne calibre pas directement et ne répare pas le microphone lui‑même
• L'étalonnage formel du microphone doit être réalisé dans un laboratoire acoustique de référence et doit suivre des spécifications et procédures métrologiques

En pratique d'ingénierie, ce n'est qu'en distinguant clairement la « vérification sur site » de « l'étalonnage en laboratoire » que l'on peut à la fois effectuer efficacement les essais quotidiens et garantir que les données de mesure sont exactes et traçables sur le plan métrologique.
