Façons de connecter un DAQ à un PC : Ethernet, USB, Wi‑Fi et PXIe

Avant de commencer tout travail formel d'acquisition de données, une étape essentielle consiste à connecter le frontal DAQ au PC. Dans l'ingénierie au quotidien, les options les plus courantes incluent une connexion USB directe, le Wi‑Fi sans fil, l'Ethernet et le PXIe. Cet article présente ces quatre méthodes de connexion courantes sous plusieurs angles : en quoi elles diffèrent, dans quels cas chacune excelle et leurs limites pratiques, afin de vous aider à développer une compréhension plus approfondie et plus intuitive de la connectivité DAQ.

Connexion Ethernet

Une connexion Ethernet signifie que le frontal rejoint un réseau local (LAN) via son port réseau et que le PC accède au dispositif via IP.

Un chemin de données typique ressemble à ceci :

Capteur → échantillonnage par le frontal → transport Ethernet (TCP/UDP, etc.) → stockage et traitement sur PC/serveur.

Cette topologie peut aller du très simple au très complexe, par exemple :

• Frontal ↔ PC (liaison directe point à point)

• Plusieurs frontaux → commutateur → PC/serveur (système distribué)

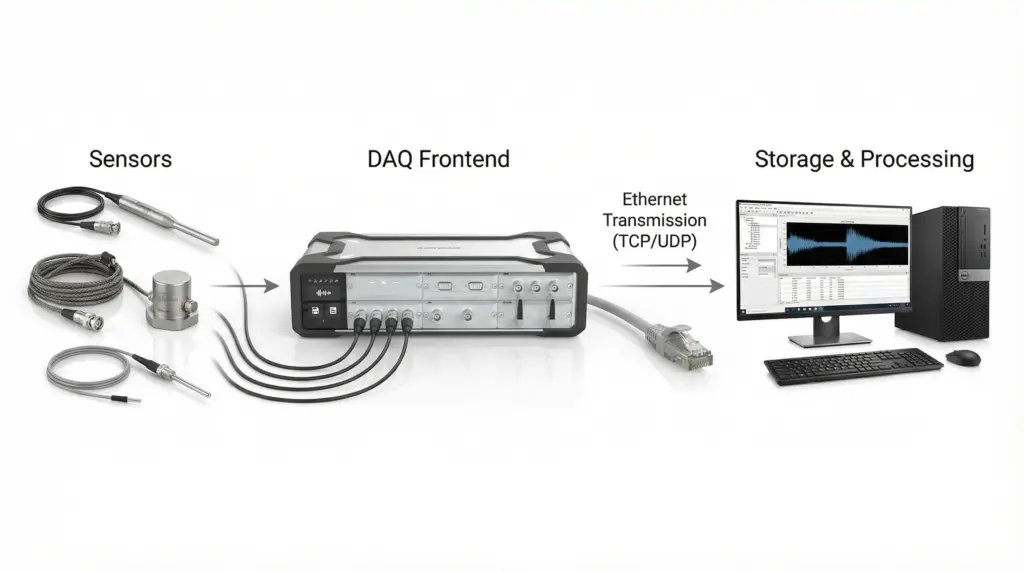

Figure 1. Connexion Ethernet

Avantages des connexions Ethernet

• Topologie flexible : les configurations à nœud unique, multi‑nœuds et distribuées sont toutes faciles à organiser ;
• Distances et câblage confortables : l'Ethernet cuivre ou la fibre facilitent le déploiement entre différentes pièces, étages, voire bâtiments, et le routage peut être plus standardisé ;
• Infrastructure mature et bonne maintenabilité : les commutateurs, câbles, émetteurs‑récepteurs, fibres et accessoires de baie sont largement disponibles, et les problèmes sont généralement plus faciles à localiser et à dépanner ;

Limites des connexions Ethernet

• Le réseau introduit de l'incertitude : topologie, performances des commutateurs, congestion des ports, tempêtes de broadcast et erreurs de liaison peuvent tous provoquer des fluctuations de débit et de latence ;
• Avec plusieurs dispositifs/nœuds, le besoin de planification réseau augmente rapidement : adressage IP, sous‑réseaux, recours ou non au DHCP, routage entre sous‑réseaux, profondeur de cascade des commutateurs, etc. À mesure que le système grandit, les choses peuvent devenir confuses sans plan d'ensemble.
• La qualité des câbles, le blindage/la mise à la terre, un routage trop proche de lignes de puissance, un mauvais contact des ports ou une alimentation instable des commutateurs peuvent se traduire par des pertes de paquets, des retransmissions ou des anomalies de négociation de vitesse.

Pour les ingénieurs, l'Ethernet est simple à utiliser sur le site de test : dans de nombreuses configurations, un seul câble suffit pour mettre le frontal DAQ en ligne avec le PC ; la configuration des paramètres, le démarrage/l'arrêt, le suivi en temps réel et l'enregistrement se font de manière fluide. Lorsque la distance augmente, vous pouvez prolonger la liaison cuivre ou passer à la fibre pour maintenir une transmission stable. Dans des environnements multi‑étages ou multi‑pièces – ou lorsque les contraintes de bruit/sécurité rendent peu pratique le fait de rester près du banc d'essai – les données peuvent être acquises et surveillées depuis un bureau ou une salle de contrôle via le réseau. Bien sûr, des longueurs de câble très importantes peuvent devenir une source de complications en soi.

SonoDAQ Pro est livré de série avec deux ports LAN Gigabit (GLAN, chaînage possible, prise en charge de l'alimentation PoE++ 90 W) et fournit également un port USB‑C avec un débit de classe gigabit, offrant ainsi aux utilisateurs des options de connexion de type réseau plus flexibles.

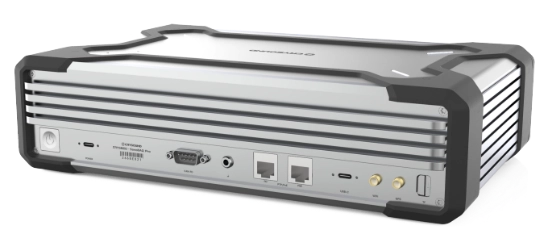

Figure 2. Panneau arrière SonoDAQ

Connexion Wi‑Fi

Un DAQ Wi‑Fi signifie que le nœud d'acquisition communique avec un PC ou un LAN via un réseau sans fil. Contrairement au simple fait de « remplacer le câble par du sans‑fil », les systèmes DAQ Wi‑Fi fonctionnent généralement selon deux modes :

• Diffusion en temps réel : après l'échantillonnage, les données sont envoyées au PC via Wi‑Fi en temps réel ;
• Mise en mémoire tampon/stockage local : les données sont d'abord mises en mémoire tampon ou stockées sur le frontal ; le Wi‑Fi est utilisé principalement pour le pilotage, l'aperçu, le transfert de segments sélectionnés ou l'exportation après l'acquisition.

Deux configurations réseau courantes sont :

• Le frontal DAQ rejoint un point d'accès sur site (mode STA) ;
• Le PC crée un point d'accès et le frontal DAQ s'y connecte.

En résumé, le frontal doit prendre en charge le Wi‑Fi et se trouver sur le même LAN que le PC.

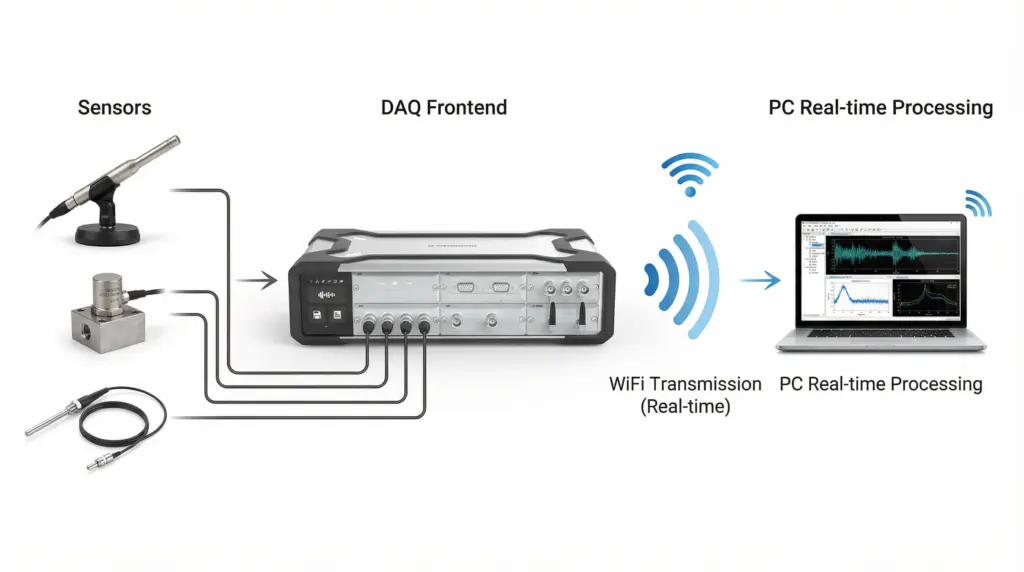

Figure 3. Connexion Wi‑Fi

Avantages des connexions Wi‑Fi

• Aucun câblage : lorsque le tirage de câbles est difficile ou interdit, le DAQ peut être placé au plus près du point de mesure et piloté via Wi‑Fi ;
• Acquisition distante flexible : en rendant l'adresse IP du DAQ accessible sur Internet, le PC peut atteindre le DAQ par adresse IP pour un pilotage à très grande distance.

Limites des connexions Wi‑Fi

• Incertitude pour les transferts soutenus à haut volume : la bande passante radio disponible peut changer à tout moment, de sorte que les acquisitions longues et continues exposent plus facilement pertes de paquets, retransmissions et débordements de tampons – plus la charge de données est lourde, plus ces effets deviennent visibles ;
• La stabilité dépend fortement de l'environnement : trajets multiples, interférences sur le même canal, congestion du point d'accès et mouvements (modifiant le trajet RF) peuvent tous provoquer des variations de débit ainsi qu'une latence/jitter accrus, se traduisant par des courbes temps réel hachées ou des déconnexions/reconnexions occasionnelles.

En pratique, le Wi‑Fi est le plus souvent utilisé lorsque le câblage est peu pratique ou interdit, ou lorsque l'acquisition à distance/hors site est nécessaire mais que le déploiement de l'Ethernet est irréaliste. Les ingénieurs peuvent configurer les paramètres à distance, démarrer/arrêter l'acquisition, surveiller les indicateurs clés ou récupérer des segments spécifiques. Pour des jeux de données plus volumineux ou des enregistrements de longue durée, il est courant d'associer le Wi‑Fi à une mise en mémoire tampon/un stockage local côté frontal : le Wi‑Fi assure la visibilité et le contrôle, tandis que le frontal préserve l'intégrité des données.

Connexion USB

Un dispositif DAQ USB signifie généralement que l'échantillonnage a lieu dans un frontal externe (avec CAN intégrés, conditionnement de signal, horloges, etc.). Le PC prend en charge la configuration, la visualisation/l'analyse et le stockage des données, tandis que l'USB « transporte » les données vers l'ordinateur. Dans cette relation, le PC agit comme hôte USB et le frontal comme périphérique USB.

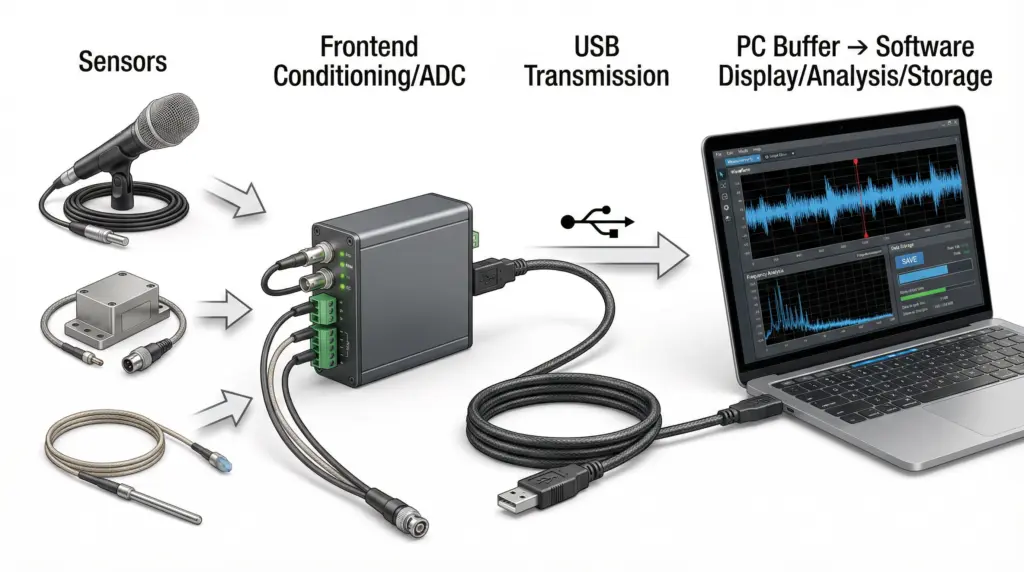

Figure 4. Connexion USB

Avantages des connexions USB

• Seuil d'entrée faible et mise en route rapide : aucune configuration IP et aucune dépendance vis‑à‑vis d'une infrastructure réseau – il suffit de brancher, d'installer le pilote/le logiciel et vous pouvez généralement commencer à acquérir des données ;
• Très portable : un boîtier externe plus un ordinateur portable constituent une combinaison courante, bien adaptée aux travaux sur le terrain, aux sites clients et aux configurations temporaires ;
• Interface omniprésente : câbles, adaptateurs, clips de fixation et stations d'accueil sont faciles à se procurer ;

Limites des connexions USB

• La montée en charge est en général moins « naturelle » qu'avec les approches réseau/plateforme. Lorsque l'on passe d'un seul frontal à plusieurs frontaux avec mesures multi‑points coordonnées, le câblage, la gestion des dispositifs et la synchronisation dépendent davantage de l'implémentation spécifique ;
• Si plusieurs dispositifs à haut débit partagent le même contrôleur USB (frontal DAQ, SSD externe, caméra, etc.), vous pouvez observer des fluctuations de débit, des alertes de débordement de tampon et des à‑coups occasionnels.
• Les contrôleurs USB, piles de pilotes, charges système et politiques de gestion d'alimentation varient d'un PC à l'autre, de sorte qu'un même dispositif peut se comporter différemment selon l'hôte.

La plupart des frontaux USB sont des dispositifs externes portables. Ils intègrent souvent un ensemble assez complet d'interfaces de mesure à usage général : entrées/sorties analogiques, E/S numériques, compteurs/encodeurs, etc. Avec un seul câble USB, vous obtenez à la fois la connexion et le contrôle vers le PC pour l'acquisition, l'affichage et le stockage. Par conséquent, l'USB est largement utilisé pour des mesures temporaires sur le terrain ou chez les clients, pour la mise au point et le débogage rapides en R&D, ainsi que pour des tests à peu de voies et de courte durée.

Interface PXIe

PXIe est un format de plateforme basé sur un châssis, un fond de panier et des modules. Les modules de mesure/de test se branchent dans le châssis et sont interconnectés via le fond de panier ; le châssis fonctionne ensuite avec un contrôleur ou un lien externe vers une station de travail PC. Comparé à un unique boîtier DAQ externe, le PXIe est plus orienté plateforme, modulaire et apte à la composition de systèmes.

Si un contrôleur PXIe est installé dans le châssis, celui‑ci devient effectivement l'hôte et peut exécuter les acquisitions de manière autonome.

Sans contrôleur PXIe, un châssis PXIe n'est généralement pas relié à un PC via un port Ethernet standard. Il utilise plutôt un lien de télé‑commande qui « étend le bus PCIe » afin qu'un PC externe voie les modules du châssis comme s'il s'agissait de dispositifs PCIe locaux. En pratique, les deux options les plus courantes sont le MXI‑Express (carte d'interface hôte dans le PC plus module de télé‑commande dans le châssis, reliés par un câble dédié) et le Thunderbolt.

Un chemin de données typique ressemble à ceci :

Capteur → échantillonnage/traitement par le module PXIe → fond de panier du châssis → contrôleur/lien → PC/stockage

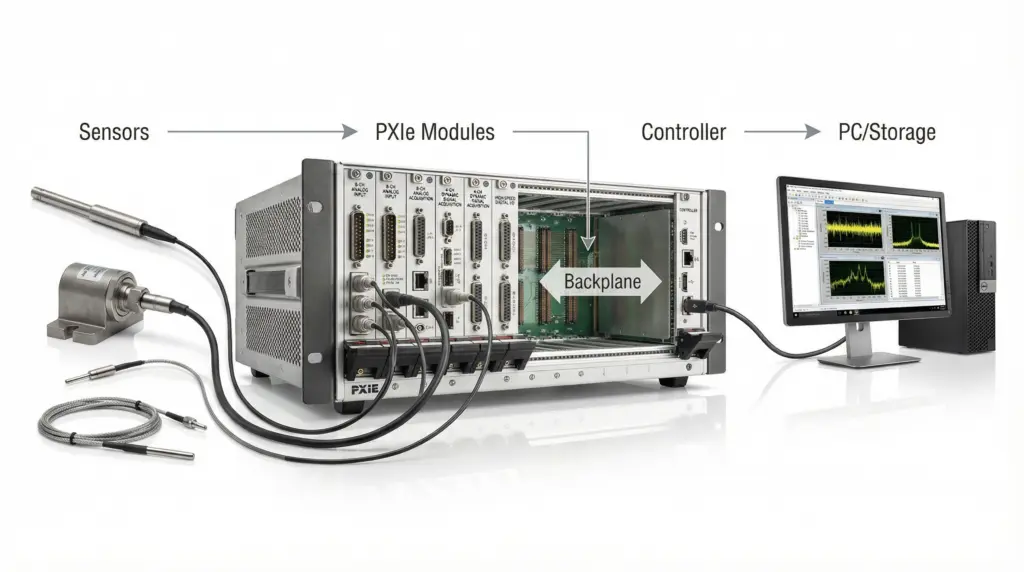

Figure 5. Interface PXIe

Avantages de l'interface PXIe

• Vous pouvez peupler le châssis avec les modules fonctionnels dont vous avez besoin (analogique, numérique, interfaces de bus, matrices de commutation, etc.). Les capacités du système découlent de la « combinaison de modules », et l'ajout ou le remplacement ultérieur de modules est simple ;
• Niveau élevé d'intégration d'ingénierie : alimentation, refroidissement et format mécanique s'apparentent davantage à une plateforme de test. Dans les systèmes en baie/sur banc, le câblage, la maintenance et la gestion des pièces de rechange sont plus faciles à standardiser ;
• Lorsqu'un système de test est appelé à évoluer – davantage de voies, plus de fonctions, mises à niveau de modules au fil du temps – la capacité de montée en charge à long terme de la plateforme est un atout majeur.

Limites de l'interface PXIe

• Coût plus élevé et encombrement plus important : un écosystème châssis + modules représente généralement un investissement plus important que « PC + carte/boîtier unique », et il s'agit le plus souvent d'une installation fixe.
• Moins adapté au travail mobile/sur le terrain : pour des scénarios nécessitant des transports fréquents et une mise en service rapide, les avantages de plateforme du PXIe peuvent se transformer en contrainte ;
• Complexité plus élevée de construction du système : cela ressemble davantage à la conception d'un système de test, où la disposition en baie, la gestion du faisceau de câbles, la conception thermique, la marge de puissance et la mise à la terre doivent toutes être prises en compte.

En pratique, SonoDAQ Pro adopte une architecture de fond de panier modulaire basée sur PCIe. Chaque module fonctionnel est relié à la plateforme de contrôle principale (ARM) via le fond de panier pour l'ascendant/descendant de données à haut débit, la synchronisation et la distribution de puissance. Nous appelons cette interconnexion interne « Trilink ». Tout en permettant l'extension modulaire interne, SonoDAQ Pro prend également en charge des interfaces de communication externes telles que GLAN, Wi‑Fi et USB‑C, ce qui améliore considérablement la flexibilité de déploiement.

Pour une vue plus pratique du fonctionnement de SonoDAQ avec différents modes de connexion (USB / Wi‑Fi / GLAN) – y compris des flux de travail réels, des scénarios représentatifs et des listes de vérification de configuration courantes – veuillez remplir le formulaire Contactez‑nous ci‑dessous et nous vous recontacterons rapidement.
