Champs sonores pour microphones : guide champ libre, champ de pression et champ diffus

Dans les mesures acoustiques (SPL, réponse en fréquence, bruit, réverbération, etc.), les erreurs les plus importantes ne proviennent souvent pas de la précision de l'instrument, mais d'une inadéquation entre le champ sonore supposé et le champ réel. Ce que le microphone mesure comme pression acoustique n'est pas strictement équivalent d'un champ à l'autre—en particulier aux fréquences moyennes et élevées, où les dimensions du microphone deviennent comparables à la longueur d'onde acoustique.

Les microphones de mesure sont généralement classés selon le champ pour lequel leur étalonnage/leur compensation est défini : champ libre, champ de pression et champ diffus (incidence aléatoire). Cet article utilise des tableaux de comparaison orientés ingénierie et des listes de points de vigilance courants pour expliquer les différences entre ces trois types de champs sonores, leurs scénarios d'application typiques et les principaux points d'attention pour leur utilisation. Il fournit également des règles de sélection pouvant être directement intégrées aux plans de test, afin d'améliorer la répétabilité et la comparabilité des mesures.

Développer son intuition avec une seule image

Les schémas suivants illustrent les trois hypothèses de champ sonore typiques utilisées pour l'étalonnage et la sélection des microphones.

Figure 1  Champ libre : réflexions négligeables, onde incidente principalement depuis une direction

Figure 2  Champ de pression : mesure en coupleur/cavité centrée sur la pression à la surface de la membrane

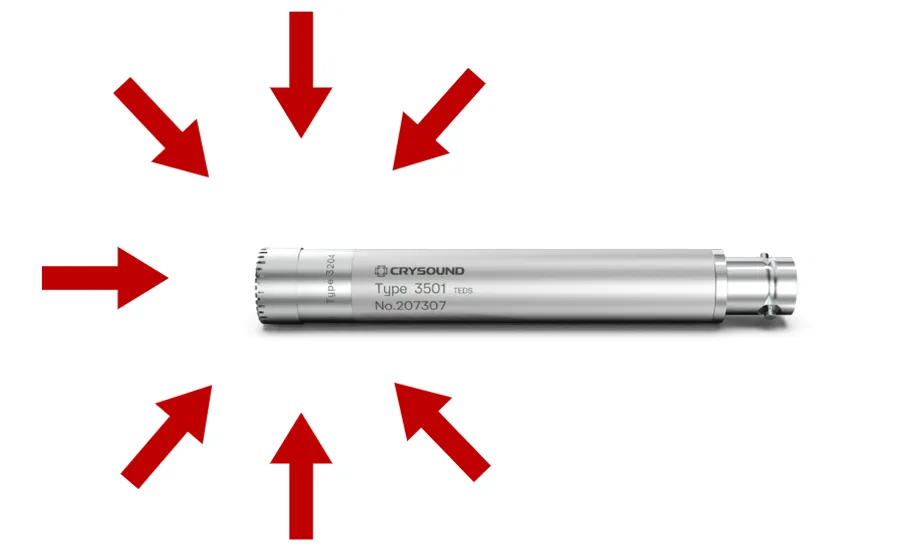

Figure 3  Champ diffus (incidence aléatoire) : l'énergie arrive de nombreuses directions (au sens statistique)

Comparaison rapide pour le choix en ingénierie

Champ libre : estimer la pression acoustique non perturbée

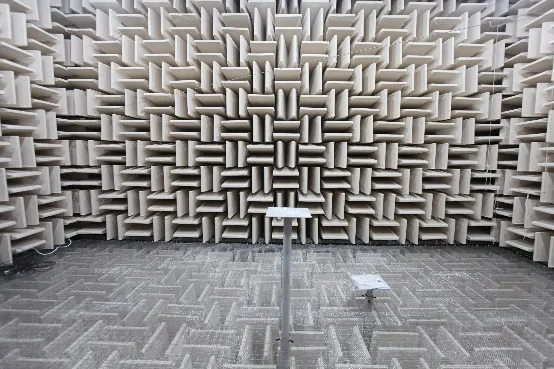

Un champ libre est un environnement dans lequel les réflexions sont négligeables et où le son arrive principalement d'une direction définie (généralement 0° par rapport à l'axe du microphone). Comme le corps du microphone perturbe le champ, un microphone pour champ libre intègre généralement une compensation de champ libre, de sorte que la pression indiquée représente mieux la pression qui existerait sans la présence du microphone.

Cas d'utilisation typiques

• Mesures de SPL en champ anéchoïque ou quasi libre
• Réponse en fréquence sur l'axe des haut-parleurs et caractérisation de la source
• Essais avec une direction d'incidence strictement définie

Remarques pratiques

• Maintenir une incidence à 0° lorsque c'est spécifié ; des angles hors axe peuvent provoquer des écarts significatifs aux hautes fréquences.
• Minimiser la diffusion due aux montages (pieds, adaptateurs, fixation, câble, bonnettes anti-vent).
• Contrôler les surfaces réfléchissantes proches qui remettent en cause l'hypothèse de champ libre.

Champ de pression : mesurer la pression à la surface de la membrane

Un champ de pression est généralement associé à de petits volumes fermés (coupleurs/cavités). Ici, la grandeur d'intérêt est la véritable pression à la surface de la membrane. Le microphone fait souvent partie de la paroi de la cavité.

Cas d'utilisation typiques

• Étalonnage par pistonphone/coupleur et mesures de cavité
• Simulateurs d'oreille et coupleurs IEC pour les essais de casques et d'intra-auriculaires
• Mesures de pression affleurantes/en paroi

Remarques pratiques

• L'étanchéité et le couplage sont essentiels ; de petites fuites peuvent fortement affecter les basses et moyennes fréquences.
• Les résonances de cavité peuvent façonner la réponse aux hautes fréquences ; suivre la norme ou la méthode applicable.
• Maintenir une force de serrage et un assemblage constants pour assurer la répétabilité.

Champ diffus : une moyenne sur les angles

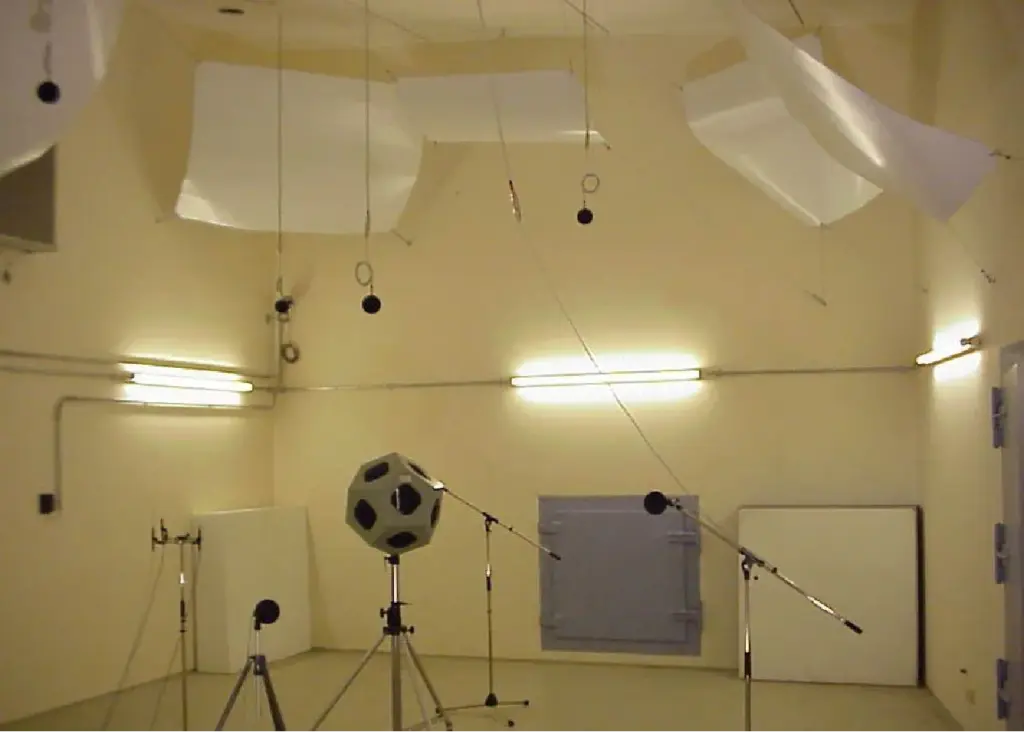

Un champ diffus (incidence aléatoire) suppose que l'énergie acoustique arrive de toutes les directions avec une probabilité égale, au sens statistique. On s'en approche dans les salles réverbérantes ou les enceintes fortement réfléchissantes. Les microphones pour champ diffus sont conçus pour que leur réponse corresponde mieux à la moyenne sur de nombreux angles d'incidence.

Cas d'utilisation typiques

• Mesures en salle réverbérante et acoustique des salles
• Mesures de bruit et de SPL dans des cabines réfléchissantes (véhicule ou enceinte)
• Mesures statistiques où une incidence multidirectionnelle domine

Remarques pratiques

• Une pièce ordinaire n'est pas nécessairement diffuse ; un champ direct important remet en cause cette hypothèse.
• Une installation et une exploitation correctes restent essentielles : des montages volumineux, des équerres de fixation et des obstacles peuvent modifier les caractéristiques du champ acoustique local.
• Conserver des positions de mesure cohérentes ; les changements de position modifient les contributions modales et réverbérantes.

Règle empirique : consigner l'hypothèse de champ dans le plan de test

• Quasi-anéchoïque, direction définie → choisir un microphone pour champ libre
• Mesure de pression en coupleur/cavité/paroi → choisir un microphone pour champ de pression
• Environnement très réfléchissant, incidence multidirectionnelle → choisir un microphone pour champ diffus

Lorsque le champ est incertain, définir d'abord la géométrie (rapport direct/réverbéré, direction d'incidence, distance), puis appliquer une stratégie d'étalonnage ou de correction appropriée pour maîtriser les principales sources d'erreur.

Erreurs courantes

• Utiliser un microphone pour champ libre dans un coupleur/une cavité : les écarts aux hautes fréquences sont souvent amplifiés.
• Essais en champ libre sans contrôle de l'angle : l'erreur hors axe augmente aux fréquences moyennes et élevées.
• Considérer une pièce ordinaire comme diffuse : si le champ direct domine, l'hypothèse de champ diffus n'est plus valable.
