Microphone à champ de pression CRY3408, 1/4″, prépolarisé, haut niveau, 0,14 mV/Pa

Le CRY3408 est un microphone de mesure prépolarisé à champ de pression de 1/4″, spécialement conçu pour les mesures acoustiques dans les environnements de pression sonore les plus extrêmes. Capable de supporter jusqu'à 180 dB SPL sans distorsion, il fournit des données propres et fiables là où les microphones standard échouent.

Des bancs d'essai de moteurs-fusées aux chambres de détonation industrielles, le CRY3408 enregistre les données acoustiques dans des conditions qui satureraient les microphones de mesure conventionnels — ce qui en fait un outil essentiel pour les applications aérospatiales, de défense et d'industrie lourde.

Pourquoi les ingénieurs choisissent le CRY3408

• 180 dB SPL maximum — Spécialement conçu pour les environnements à très forte pression sonore dans l'aérospatial, la défense et l'industrie lourde
• Sans distorsion à des niveaux extrêmes — Sa sensibilité de 0,14 mV/Pa maintient le signal de sortie dans une plage exploitable, même en présence d'ondes de choc acoustiques
• Commodité du prépolarisé — Aucun tension de polarisation externe de 200 V n'est nécessaire ; compatible CCP/ICP pour un déploiement rapide sur le terrain
• Compact et robuste — Son format 1/4″ s'intègre dans des configurations d'essai exiguës et résiste aux environnements sévères
• Précision traçable — Calibré selon des normes nationales et internationales pour garantir la confiance dans la mesure lors d'applications critiques

Applications

🚀 Essais de moteurs de fusées et de véhicules spatiaux

Mesurez les émissions acoustiques lors des essais statiques d'allumage et des séquences de lancement. Le CRY3408 capte les niveaux SPL extrêmes générés par les systèmes de propulsion — dépassant souvent 170 dB sur le banc d'essai — et fournit des données essentielles pour l'analyse vibro-acoustique des structures, la conception des pas de tir et la protection de la charge utile.

💥 Essais de détonation et de bruit impulsionnel

Caractérisez le niveau acoustique d'explosions contrôlées, de déploiements d'airbags, de coups de feu et d'essais balistiques. La capacité de 180 dB du CRY3408 et sa conception à champ de pression garantissent une capture précise des événements acoustiques impulsionnels et à haute énergie — des données essentielles pour la défense, la sécurité automobile et la conformité réglementaire.

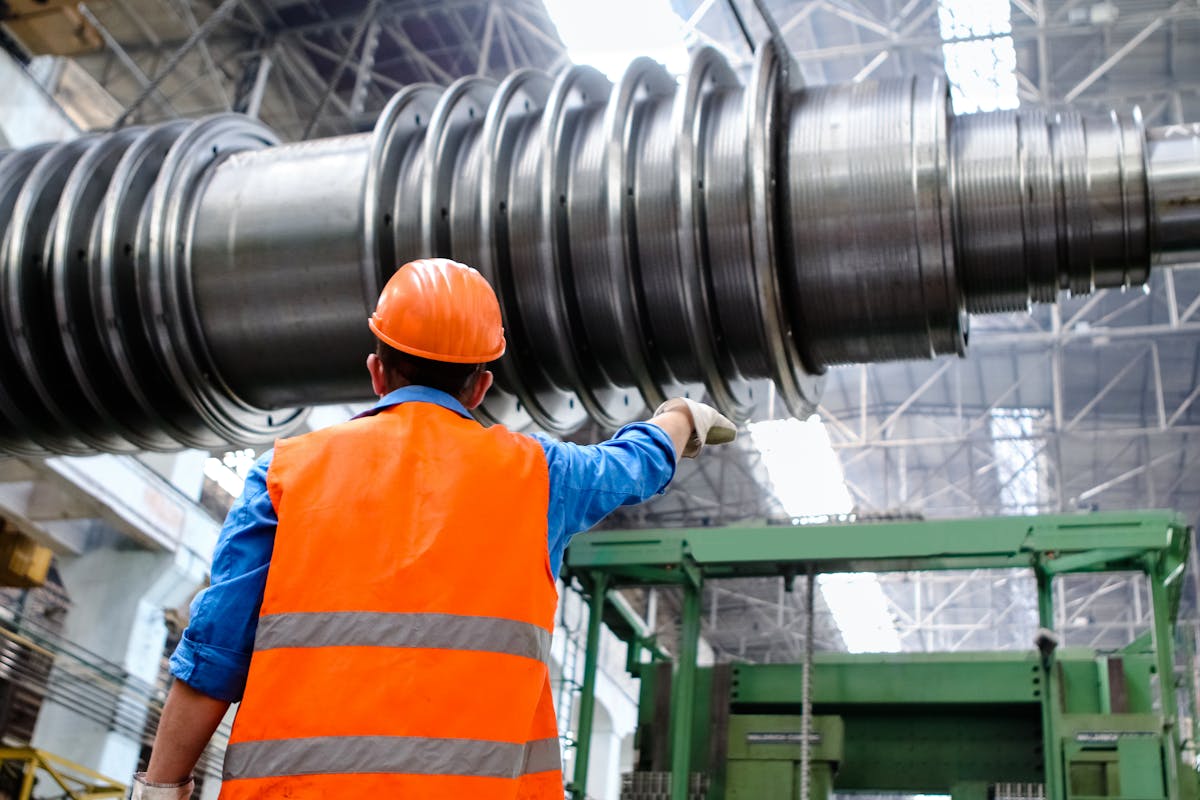

🏭 Mesure du bruit industriel lourd

Mesurez et surveillez les sources de bruit extrême dans les centrales électriques, les cellules d'essai de turbines, les aciéries et les ateliers de fabrication lourde où le SPL dépasse régulièrement la plage des microphones de mesure standard. Indispensable pour l'évaluation du bruit au travail, l'identification des sources et l'ingénierie de contrôle du bruit.

✈️ Essais de fatigue acoustique aérospatiale

Soutenez l'analyse de la fatigue acoustique des structures pour les fuselages d'avions, les nacelles de moteurs et les composants de satellites. Mesurez l'environnement acoustique à forte pression sonore — y compris le DFAT (Direct Field Acoustic Testing) — que ces structures doivent supporter tout au long de leur durée de vie opérationnelle.

Comprendre la conception des microphones pour très haut SPL

Pourquoi la sensibilité est-elle aussi faible (0,14 mV/Pa) ?

Les microphones pour très haut SPL sont volontairement conçus avec une faible sensibilité. À des niveaux de pression acoustique extrêmes (170–180 dB), un microphone standard produirait des tensions de sortie qui dépassent la plage d'entrée des systèmes de mesure, provoquant écrêtage et distorsion. La sensibilité de 0,14 mV/Pa du CRY3408 garantit que le signal de sortie reste dans une plage exploitable — même à 180 dB.

Que signifie « prépolarisé » ?

Un microphone prépolarisé possède une charge électrique permanente intégrée dans la membrane, ce qui supprime le besoin d'une tension de polarisation externe de 200 V. Cela simplifie le déploiement — vous pouvez l'alimenter directement via un courant constant CCP/ICP depuis votre analyseur ou votre système d'acquisition de données.

Comment choisir : comparaison des microphones 1/4″

Guide de sélection rapide :

• SPL extrême (>160 dB) ? → CRY3408 — le seul choix pour les essais de détonation et de moteurs-fusées
• Mesures polyvalentes ? → CRY3401 (le meilleur choix polyvalent)
• Essais de coupleurs/cavités ? → CRY3402
• Fréquence ultra-élevée ? → CRY3403

Foire aux questions

Le CRY3408 peut-il être utilisé pour des mesures normales (SPL plus faibles) ?

Techniquement oui, mais ce n'est pas recommandé. La faible sensibilité signifie que le rapport signal/bruit sera médiocre à des niveaux SPL normaux (60–100 dB). Pour des mesures polyvalentes, utilisez le CRY3401 (15,8 mV/Pa). Le CRY3408 est optimisé pour les environnements au-dessus de 130 dB.

De quel autre équipement ai-je besoin ?

Une chaîne de mesure typique pour très haut SPL : CRY3408 → préamplificateur compatible → système d'acquisition de données ou analyseur. Envisagez le kit CRY3408-S01 pour une solution prête à l'emploi. Assurez-vous que votre système d'acquisition de données dispose d'une plage d'entrée et d'une fréquence d'échantillonnage suffisantes pour votre application.

Comment protéger le CRY3408 lors d'essais de détonation ?

Bien qu'il soit conçu pour des SPL extrêmes, protégez le microphone des impacts directs de débris, des températures extrêmes et des gaz corrosifs. Utilisez une quincaillerie de montage appropriée et des grilles de protection. Contactez CRYSOUND pour des conseils spécifiques à votre application.

À quelle fréquence le CRY3408 doit-il être calibré ?

Une calibration annuelle est recommandée pour maintenir une précision traçable. Pour les applications critiques (aérospatiales, défense), une calibration plus fréquente peut être exigée par votre système de management de la qualité. CRYSOUND propose des services de calibration professionnels.
